DAM1616D-MT 工業級網絡控制模塊

Modbus協議 | PLC自控 | 點動/聯動

1616D-MT 工業級網絡控制模塊，16路繼電器輸出(DO)16路開關量采集(DI)，16路繼電器控制輸出,觸點隔離;16路開關量輸入;支持單網口、單WIFI網口+WIFI三種分類;支持TCP/UDP工作方式,支持MQTT協議提供安卓手機APP控制軟件電腦端...

聯網方式：網口/WiFi/網口+WiFi 功能說明：16DO+16DI 版本說明：智能自控版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

DC24V供電；
RS485通訊光電隔離，輸入光耦隔離，繼電器輸出觸點隔離；
采用全鐵外殼，抗干擾穩定工作；
通訊接口支持RS232、RS485可拓展網口、4G、WiFi；
支持標準Modbus RTU/TCP/ASCII協議
具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
可以設置1-255個設備地址，通過軟件設置。

二、產品功能

16路光耦輸入（5-24V）；
16路繼電器輸出；
支持波特率：2400,4800,9600,19200,38400,115200（可以通過軟件修改，默認9600）；

三、主要參數

參數	說明
觸點容量	10A/250VAC
耐久性	10萬次
數據接口	RS232、RS485、可拓展網口、WiFi、4G
額定電壓	DC 24V
電源指示	1路紅色LED指示（通電時常亮）
通訊指示	1路綠色LED指示（通電時閃爍）
溫度范圍	工業級，-40℃～85℃
尺寸	31110529mm
重量	1185g
默認通訊格式	9600,n,8,1s
波特率	2400,4800,9600,19200,38400,115200
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等

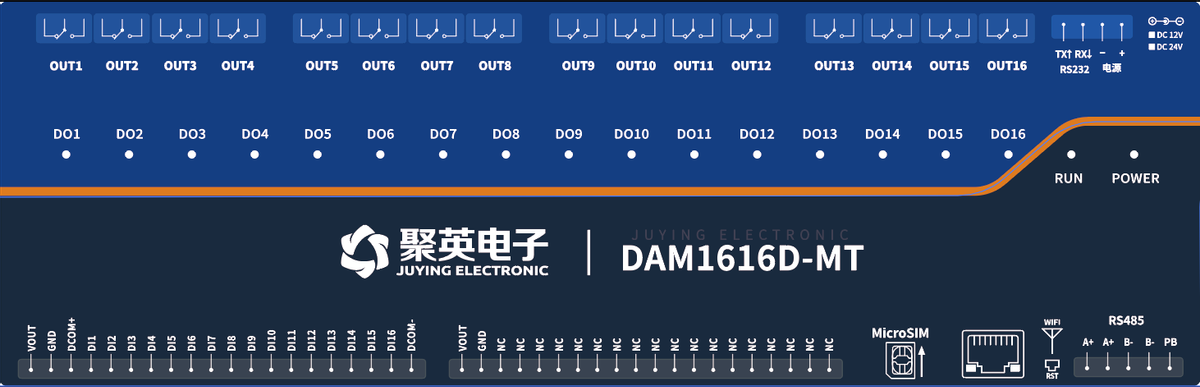

四、接口說明

1、引腳說明

功能	引腳	說明
供電	-	電源正極
供電	+	電源負極
通訊	RXD	232通訊RX接口
	TXD	232通訊TX接口
	GND	232通訊地（與電源負極公用）
	PB	485通訊屏蔽接口
	485A+	隔離485通訊A接口
	485B-	隔離485通訊B接口
DI（開關量輸入）	VOUT+	電源正極輸出
	VOUT-	電源負極輸出
	DCOM+	輸入信號公共正
	DI1	第一路開關量輸入信號正
	DI2	第二路開關量輸入信號正
	DI3	第三路開關量輸入信號正
	DI4	第四路開關量輸入信號正
	DI5	第五路開關量輸入信號正
	DI6	第六路開關量輸入信號正
	DI7	第七路開關量輸入信號正
	DI8	第八路開關量輸入信號正
	DI9	第九路開關量輸入信號正
	DI10	第十路開關量輸入信號正
	DI11	第十一路開關量輸入信號正
	DI12	第十二路開關量輸入信號正
	DI13	第十三路開關量輸入信號正
	DI14	第十四路開關量輸入信號正
	DI15	第十五路開關量輸入信號正
	DI16	第十六路開關量輸入信號正
	DCOM-	輸入信號公共負
DO（繼電器控制）	繼電器1	電器輸出1路接口常閉（左）
		電器輸出1路接口公共（中）
		電器輸出1路接口常開（右）
	繼電器2	電器輸出2路接口常閉
		電器輸出2路接口公共
		電器輸出2路接口常開
	繼電器3	電器輸出3路接口常閉
		電器輸出3路接口公共
		電器輸出3路接口常開
	繼電器4	電器輸出4路接口常閉
		電器輸出4路接口公共
		電器輸出4路接口常開
	繼電器5	電器輸出5路接口常閉
		電器輸出5路接口公共
		電器輸出5路接口常開
	繼電器6	電器輸出6路接口常閉
		電器輸出6路接口公共
		電器輸出6路接口常開
	繼電器7	電器輸出7路接口常閉
		電器輸出7路接口公共
		電器輸出7路接口常開
	繼電器8	電器輸出8路接口常閉
		電器輸出8路接口公共
		電器輸出8路接口常開
	繼電器9	電器輸出9路接口常閉
		電器輸出9路接口公共
		電器輸出9路接口常開
	繼電器10	電器輸出10路接口常閉
		電器輸出10路接口公共
		電器輸出10路接口常開
	繼電器11	電器輸出11路接口常閉
		電器輸出11路接口公共
		電器輸出11路接口常開
	繼電器12	電器輸出12路接口常閉
		電器輸出12路接口公共
		電器輸出12路接口常開
	繼電器13	電器輸出13路接口常閉
		電器輸出13路接口公共
		電器輸出13路接口常開
	繼電器14	電器輸出14路接口常閉
		電器輸出14路接口公共
		電器輸出14路接口常開
	繼電器15	電器輸出15路接口常閉
		電器輸出15路接口公共
		電器輸出15路接口常開
	繼電器16	電器輸出16路接口常閉
		電器輸出16路接口公共
		電器輸出16路接口常開
	NC	空腳不用

五、通訊接線說明

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

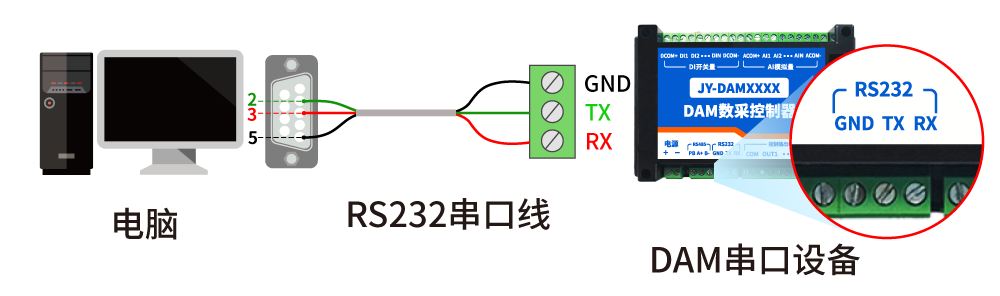

RS232接線

USB轉485接線

六、輸入輸出接線

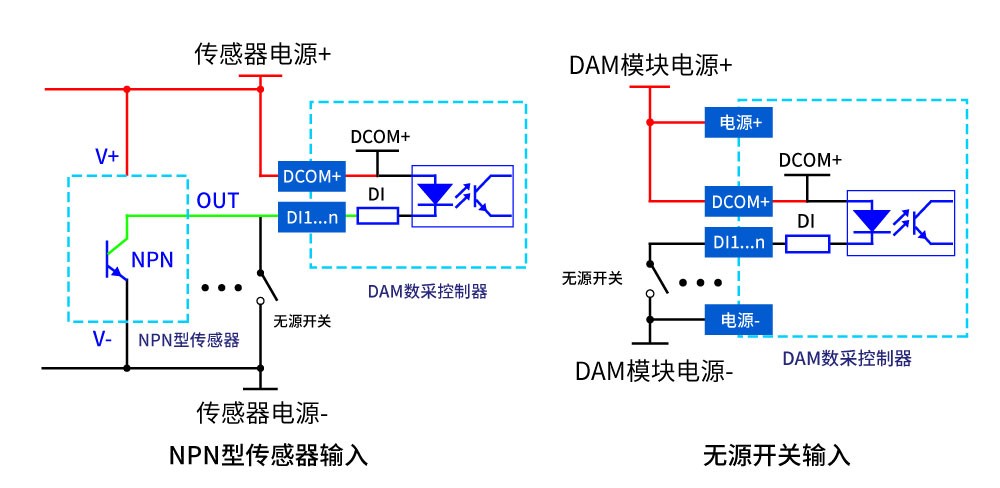

1、開關量接線示意圖

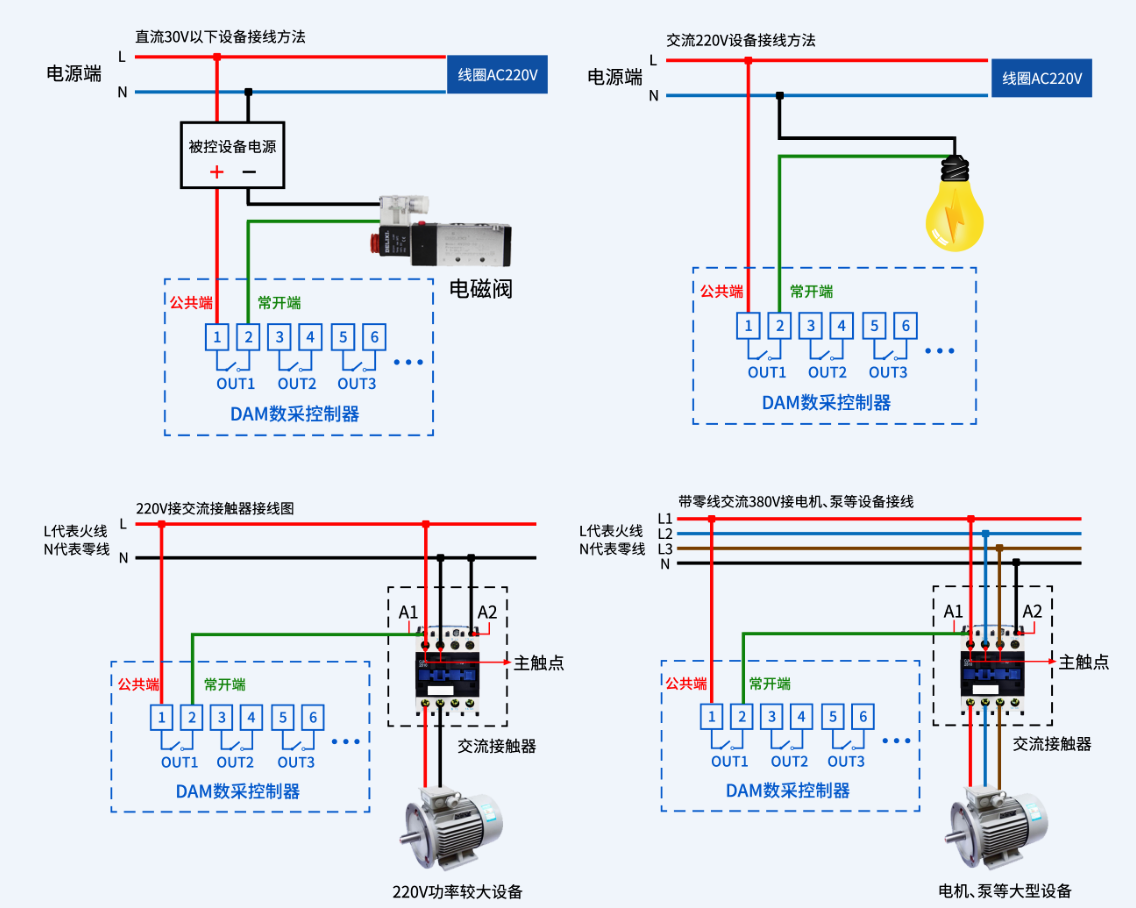

2、繼電器接線說明

如下圖所示

七、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.jobatable.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

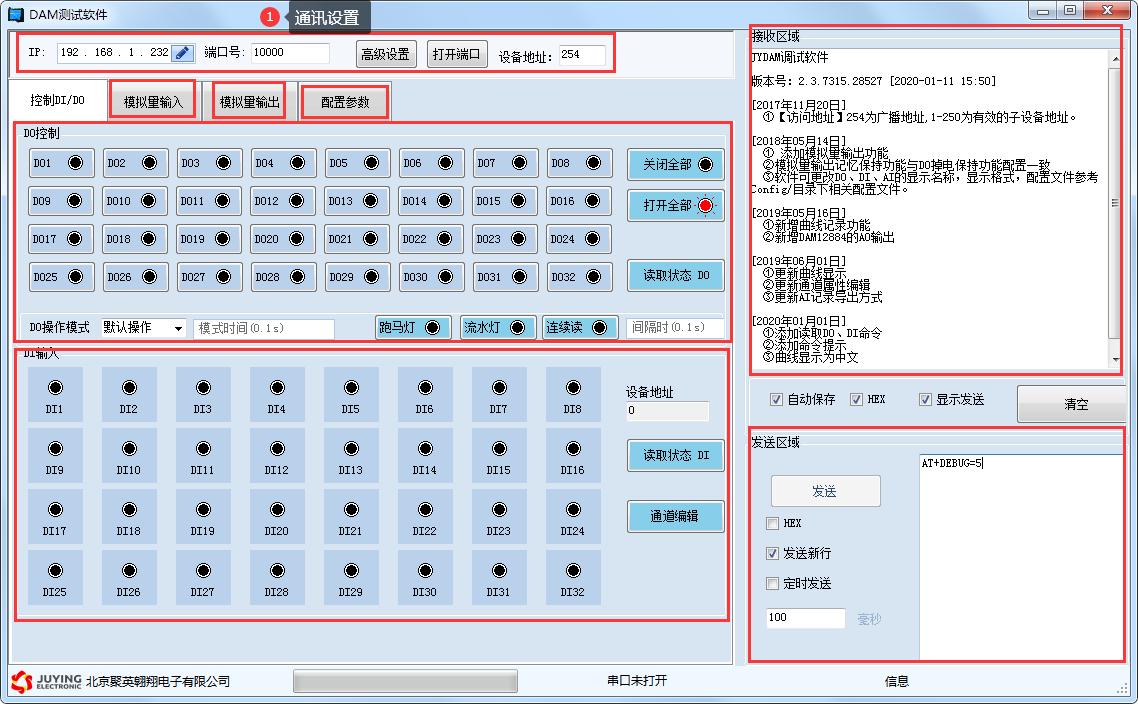

2、軟件界面

JYDAM調試軟件：

工具欄	說明
通訊設置	串口/網絡通訊方式選擇；端口號/TCP地址選擇；設置AI/DI/DO讀取刷新時間。
DO控制	操作DO通道；選擇DO模式；設置動作時間。
DI輸入	查看DI輸入狀態；讀取DI狀態生成查詢指令；設置DI/DO通道名稱。
模擬量輸入	顯示4-20ma/0-10v/0-5v實時數據/曲線；顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；顯示實時采集時間；設置AI/溫度通道名稱；設置AI通道量程轉換及顯示單位；手動導出excel表格數據；手動保存數據曲線。
模擬量輸出	設置AO輸出；生成AO多通道輸出指令。
配置參數	顯示當前設備AI/DI/DO通道數量信息；設置波特率；設置偏移地址；設置工作模式；設置AI/DI/DO自動回傳；設置DO掉電記憶。
指令區域	生成AI/DI/DO/AO/參數設置等指令。
調試區域	用戶自定義發送指令測試。

3、通訊測試

選擇設備當前串口號（IP地址填寫IP）；
選擇默認波特率9600；
打開端口：

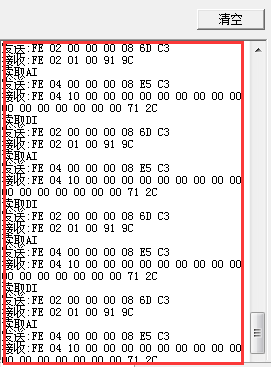

右側有接收指令，可控制繼電器即通訊成功。

4、模擬量數據輸入說明

選擇模擬量輸入；
下方可以直接查看數據大小和實時曲線。

八、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

1.2、設備地址的讀取

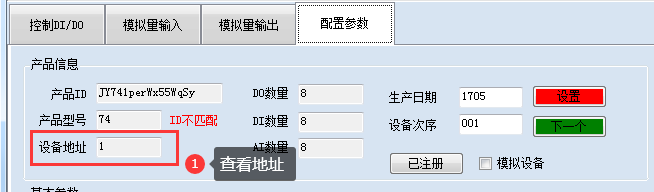

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

3、閃開閃斷功能及設置

3.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

3.2、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正?？刂?。

九、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議說明書下載鏈接地址：

http://m.jobatable.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱	支持指令碼	寄存器地址		說明
繼電器線圈控制
DO1	01：查詢指令， 05：單通道控制指令， 15：多通道同時控制指令。	0		第一路繼電器輸出
DO2		1		第二路繼電器輸出
DO3		2		第三路繼電器輸出
DO4		3		第四路繼電器輸出
DO5		4		第五路繼電器輸出
DO6		5		第六路繼電器輸出
DO7		6		第七路繼電器輸出
DO8		7		第八路繼電器輸出
DO9		8		第九路繼電器輸出
DO10		9		第十路繼電器輸出
DO11		10		第十一路繼電器輸出
DO12		11		第十二路繼電器輸出
DO13		12		第十三路繼電器輸出
DO14		13		第十四路繼電器輸出
DO15		14		第十五路繼電器輸出
DO16		15		第十六路繼電器輸出
離散量輸入
DI1	02:查詢指令。	0	第一路輸入
DI2		1	第二路輸入
DI3		2	第三路輸入
DI4		3	第四路輸入
DI5		4	第五路輸入
DI6		5	第六路輸入
DI7		6	第七路輸入
DI8		7	第八路輸入
DI9		8	第九路輸入
DI10		9	第十路輸入
DI11		10	第十一路輸入
DI12		11	第十二路輸入
DI13		12	第十三路輸入
DI14		13	第十四路輸入
DI15		14	第十五路輸入
DI16		15	第十六路輸入
配置參數
RS232波特率	保持寄存器	1000	見下表波特率數值對應表，默認為0，該寄存器決定RS232的通信方式。
RS485波特率		1001	見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS485的通信波方式
偏移地址		1002	設備地址=偏移地址

備注：

①：使用第三方PLC/組態與設備通訊時，Modbus地址定義如下：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0 開始，如00001對應0000。

說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同，具體以其幫助文檔中對Modbus的定義說明為準。

PLC例程下載地址：

http://m.jobatable.com.cn/zlxz/danziliao/1226.html

第三方組態（MCGS/組態王/力控/WINCC/威綸通）例程下載地址：

http://m.jobatable.com.cn/software/software/第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

字節位數	定義	說明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校驗	0：無校驗 1：偶校驗（Even） 2：奇校驗（Odd）
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

指令列表

情景1控制繼電器	RTU格式（16進制發送）
查詢十六路狀態	FE 01 00 00 00 10 29 C9
查詢指令返回信息	FE 01 02 00 00 AD E8
控制第一路開	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路關	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路開	FE 05 00 01 FF 00 C9 F5
控制第二路關	FE 05 00 01 00 00 88 05
控制第三路開	FE 05 00 02 FF 00 39 F5
控制第三路關	FE 05 00 02 00 00 78 05
控制第四路開	FE 05 00 03 FF 00 68 35
控制第四路關	FE 05 00 03 00 00 29 C5
控制第五路開	FE 05 00 04 FF 00 D9 F4
控制第五路關	FE 05 00 04 00 00 98 04
控制第六路開	FE 05 00 05 FF 00 88 34
控制第六路關	FE 05 00 05 00 00 C9 C4
控制第七路開	FE 05 00 06 FF 00 78 34
控制第七路關	FE 05 00 06 00 00 39 C4
控制第八路開	FE 05 00 07 FF 00 29 F4
控制第八路關	FE 05 00 07 00 00 68 04
控制第九路開	FE 05 00 08 FF 00 19 F7
控制第九路關	FE 05 00 08 00 00 58 07
控制第十路開	FE 05 00 09 FF 00 48 37
控制第十路關	FE 05 00 09 00 00 09 C7
控制第十一路開	FE 05 00 0A FF 00 B8 37
控制第十一路關	FE 05 00 0A 00 00 F9 C7
控制第十二路開	FE 05 00 0B FF 00 E9 F7
控制第十二路關	FE 05 00 0B 00 00 A8 07
控制第十三路開	FE 05 00 0C FF 00 58 36
控制第十三路關	FE 05 00 0C 00 00 19 C6
控制第十四路開	FE 05 00 0D FF 00 09 F6
控制第十四路關	FE 05 00 0D 00 00 48 06
控制第十五路開	FE 05 00 0E FF 00 F9 F6
控制第十五路關	FE 05 00 0E 00 00 B8 06
控制第十六路開	FE 05 00 0F FF 00 A8 36
控制第十六路關	FE 05 00 0F 00 00 E9 C6
情景2查詢開關量輸入
查詢十六路開關量狀態	FE 02 00 00 00 10 6D C9
查詢指令返回信息	FE 02 02 00 00 AD AC

5、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例），任意一個字節變動，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢16路繼電器

FE 01 00 00 00 10 29 C9

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 10	查詢數量	要查詢的繼電器數量
29 C9	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

FE 01 02 00 00 AD E8

字段	含義	備注
FE	設備地址
01	01指令	返回指令：如果查詢錯誤，返回0x81
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00 00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態。。。。。。。 Bit16:第十六個繼電器狀態
AD E8	CRC16	前5字節數據的CRC16校驗和

5.3、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 10 6D C9

字段	含義	備注
FE	設備地址
02	02指令	查詢離散量輸入（光耦輸入)狀態指令
00 00	起始地址	要查詢的第一個光耦的寄存器地址
00 10	查詢數量	要查詢的光耦狀態數量
6D C9	CRC16	前6字節數據的CRC16校驗和

光耦返回信息：

返回碼：FE 02 02 00 00 AD AC

字段	含義	備注
FE	設備地址
02	02指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00 00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態。。。。。。。 Bi16:第十六個光耦輸入狀態
AD AC	CRC16	前5字節數據的CRC16校驗和

5.4、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的器地址
00 02	控制命令數量	要對繼電的命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04或00 02	指令	00 04為閃開指令 00 02為閃閉命令
00 0A	間斷時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
00 D8	CRC16	校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段	含義	備注
FE	設備地址
10	10指令	返回指令：如果查詢錯誤，返回0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

指令列表

閃閉指令	RTU格式（16進制發送）
控制1路	FE 10 00 03 00 02 04 00 04 00 0A 41 6B
控制2路	FE 10 00 08 00 02 04 00 04 00 0A 00 D8
控制3路	FE 10 00 0D 00 02 04 00 04 00 0A C0 E7
控制4路	FE 10 00 12 00 02 04 00 04 00 0A 81 AB
控制5路	FE 10 00 17 00 02 04 00 04 00 0A 41 94
控制6路	FE 10 00 1C 00 02 04 00 04 00 0A 00 27
控制7路	FE 10 00 21 00 02 04 00 04 00 0A C2 AA
控制8路	FE 10 00 26 00 02 04 00 04 00 0A 83 4C
控制9路	FE 10 00 2B 00 02 04 00 04 00 0A 42 D5
控制10路	FE 10 00 30 00 02 04 00 04 00 0A 02 6A
控制11路	FE 10 00 35 00 02 04 00 04 00 0A C2 55
控制12路	FE 10 00 3A 00 02 04 00 04 00 0A 82 15
控制13路	FE 10 00 3F 00 02 04 00 04 00 0A 42 2A
控制14路	FE 10 00 44 00 02 04 00 04 00 0A 04 BD
控制15路	FE 10 00 49 00 02 04 00 04 00 0A C5 24
控制16路	FE 10 00 4E 00 02 04 00 04 00 0A 84 C2
閃斷指令
控制1路	FE 10 00 03 00 02 04 00 02 00 0A A1 6A
控制2路	FE 10 00 08 00 02 04 00 02 00 0A E0 D9
控制3路	FE 10 00 0D 00 02 04 00 02 00 0A 20 E6
控制4路	FE 10 00 12 00 02 04 00 02 00 0A 61 AA
控制5路	FE 10 00 17 00 02 04 00 02 00 0A A1 95
控制6路	FE 10 00 1C 00 02 04 00 02 00 0A E0 26
控制7路	FE 10 00 21 00 02 04 00 02 00 0A 22 AB
控制8路	FE 10 00 26 00 02 04 00 02 00 0A 63 4D
控制9路	FE 10 00 2B 00 02 04 00 02 00 0A A2 D4
控制10路	FE 10 00 30 00 02 04 00 02 00 0A E2 6B
控制11路	FE 10 00 35 00 02 04 00 02 00 0A 22 54
控制12路	FE 10 00 3A 00 02 04 00 02 00 0A 62 14
控制13路	FE 10 00 3F 00 02 04 00 02 00 0A A2 2B
控制14路	FE 10 00 44 00 02 04 00 02 00 0A E4 BC
控制15路	FE 10 00 49 00 02 04 00 02 00 0A 25 25
控制16路	FE 10 00 4E 00 02 04 00 02 00 0A 64 C3

5.5、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

其中FF FF為全開全關指令，為二進制轉換為16進制，2進制中1代表吸合，0代表斷開，11111111 11111111 為全開，00000000 00000000 為全斷，每8路為一個字節，起始為右側開始，如1、5、8、10、12、16通道打開，其他關閉，則1.5.8為10010001,16進制為91 ，10,12,16為10001010,16進制為8A，全部開關指令為91 8A

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 10	控制數量	控制的繼電器數量
02	字節數	發送命令字節數
FF FF (或00 00）	全開全關命令	FF FF全開命令 00 00 全關命令
A6 64 （或A7 D4）	CRC16	校驗位

全斷全開返回碼：FE 0F 00 00 00 10 40 08

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 10	數量	返回信息的繼電器數量
40 08	CRC16	校驗位

一條指令控制多個繼電器輸出通道動作：

使用寫多個寄存器功能碼：16功能碼（16進制：0x10）；

保持寄存器1050~1051：對應位寫“1”繼電器打開寫“0”忽略；
保持寄存器1052~1053：對應位寫“1”繼電器關閉寫“0”忽略；
保持寄存器1054~1055：對應位寫“1”繼電器取反寫“0”忽略。

1、繼電器打開

舉例：FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器6和繼電器14打開，其它忽略；

舉例：FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器11、繼電器12、繼電器13打開，其它忽略；

舉例：FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器1~4打開，其它忽略；

指令內容	說明
FE	設備地址，代表10進制廣播地址254
10	寫多個寄存器的功能碼
04 1A	1050寄存器
00 02	寫入寄存器地址的長度
04	具體控制指令的長度
00	9-16路輸出具體狀態指令
0F	1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
43 08	CRC16校驗位

設備返回指令：FE 10 04 1A 00 02 75 30

繼電器關閉

舉例：FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器6、繼電器14關閉，其它忽略；

舉例：FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器11、繼電器12、繼電器13關閉，其它忽略；

舉例：FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器1、繼電器4、繼電器8關閉，其它忽略；

舉例：FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器1~4關閉，其它忽略；

指令內容	說明
FE	設備地址，代表10進制廣播地址254
10	寫多個寄存器的功能碼
04 1C	1052寄存器
00 02	寫入寄存器地址的長度
04	具體控制指令的長度
00	9-16路輸出具體狀態指令
0F	1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
C3 22	CRC16校驗位

設備返回指令：FE 10 04 1C 00 02 95 31

繼電器取反

舉例：FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器1~4取反，其它忽略；

第一次發：繼電器1~4打開，其它忽略；

第二次發：繼電器1~4關閉，其它忽略；

指令內容	說明
FE	設備地址，代表10進制廣播地址254
10	寫多個寄存器的功能碼
04 1E	1054寄存器
00 02	寫入寄存器地址的長度
04	具體控制指令的長度
00	9-16路輸出具體狀態指令
0F	1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
42 FB	CRC16校驗位

設備返回指令：FE 10 04 1E 00 02 34 F1

4、繼電器打開關閉

舉例：FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器6打開，同時繼電器2關閉，其它忽略；

舉例：FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器1~4打開，同時繼電器5~8關閉，其它忽略；

指令內容	說明	備注
FE	設備地址，代表10進制廣播地址254
10	寫多個寄存器的功能碼
04 1A	1050寄存器
00 04	寫入寄存器地址的長度
08	具體控制指令的長度
00	9-16路輸出具體狀態指令	1~32路打開狀態
0F	1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
00	9-16路輸出具體狀態指令	1~32路關閉狀態
0F	1-8路輸出具體狀態指令（繼電器5-8關閉） 2進制：11110000； 16進制：F0
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
21 6A	CRC16校驗位

設備返回指令：FE 10 04 1A 00 04 F5 32

DAM1616D-MT 工業級網絡控制模塊產品參數

DAM1616D-MT 工業級網絡控制模塊相關資料下載

DAM1616D-MT 工業級網絡控制模塊說明書	DAM1616D-MT 工業級網絡控制模塊說明書
測試軟件	DAM調試軟件
測試軟件	JYDAM調試軟件
應用軟件	聚英組態軟件
協議說明	協議說明
參考源碼	參考源碼
PLC例程	PLC例程
第三方組態例程	第三方組態例程

在線購買

天貓旗艦店

點擊購買

京東旗艦店

點擊購買

阿里巴巴

點擊購買

阿里巴巴國際站

點擊購買

批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：juyingele@163.com

技術咨詢

在線咨詢：點擊咨詢

聯系郵箱：juyingele@163.com

暫時沒有本產品的使用視頻

常見問題

系列產品

DAM1616D-MT 工業級網絡控制模塊

一、產品特點

二、產品功能

三、主要參數

四、接口說明

1、引腳說明

五、通訊接線說明

1、RS485級聯接線方式

六、輸入輸出接線

1、開關量接線示意圖

2、繼電器接線說明

七、測試軟件說明

1、軟件下載

2、軟件界面

3、通訊測試

4、模擬量數據輸入說明

八、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

1.2、設備地址的讀取

1.3、偏移地址的設定與讀取

2、波特率的讀取與設置

3、閃開閃斷功能及設置

3.1、閃開閃斷功能介紹

3.2、閃斷閃開的設置

九、開發資料說明

1、通訊協議說明

2、Modbus寄存器說明

3、指令生成說明

指令列表

5、指令詳解

5.1、繼電器輸出

5.2、繼電器狀態

5.3、光耦輸入

5.4、閃開閃閉指令

5.5、全開全關指令

1、繼電器打開

繼電器關閉

繼電器取反

4、繼電器打開關閉

一、產品特點

二、產品功能

四、接口說明

1、引腳說明

六、輸入輸出接線

2、繼電器接線說明

七、測試軟件說明

1、軟件下載

2、軟件界面

3、通訊測試

4、模擬量數據輸入說明

八、參數及工作模式配置

1.1、設備地址的介紹

1.2、設備地址的讀取

1.3、偏移地址的設定與讀取

3、閃開閃斷功能及設置

3.1、閃開閃斷功能介紹

九、開發資料說明

1、通訊協議說明

2、Modbus寄存器說明

3、指令生成說明

5.1、繼電器輸出

5.2、繼電器狀態

5.3、光耦輸入

5.4、閃開閃閉指令

5.5、全開全關指令
