TTL串口轉以太網是用來將TCP網絡數據包或UDP數據包與TTL接口數據實現透明傳輸?shù)脑O(shè)備，模塊體積小巧，功耗低，搭載ARM處理器，速度快，穩定性高。

這是一款多功能型嵌入式以太網串口數據轉換模塊, 它內部集成了 TCP/IP 協議棧, 用戶利用它可以輕松完成嵌入式設備的網絡功能, 節省人力物力和開發時間, 使產品更快的投入市場, 增強競爭力。

模塊集成 10/100M 自適應以太網接口, 串口通信最高波特率高達 256Kbps, 具有TCP Client, UDP工作模式, 通過軟件輕松配置。

一、功能特點

?10/100M 自適應以太網接口;

?支持 AUTO MDI/MDIX，可使用交叉網線或平行網線連接;

?波特率在 115.2kbps 以上并且可以設置;

?工作方式可選擇TCP Server,TCP Client, UDP工作模式;

?支持虛擬串口工作模式;

?工作端口，目標 IP 地址和端口均可輕松設定;

?提供配置軟件;

?UDP方式下禁止了包廣播，比同類產品抗干擾能力強;

?在高速發包的情況下，發熱仍然比較輕微。

二、產品參數

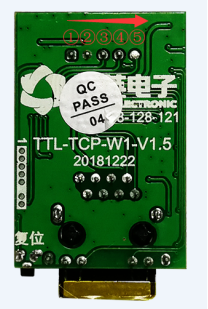

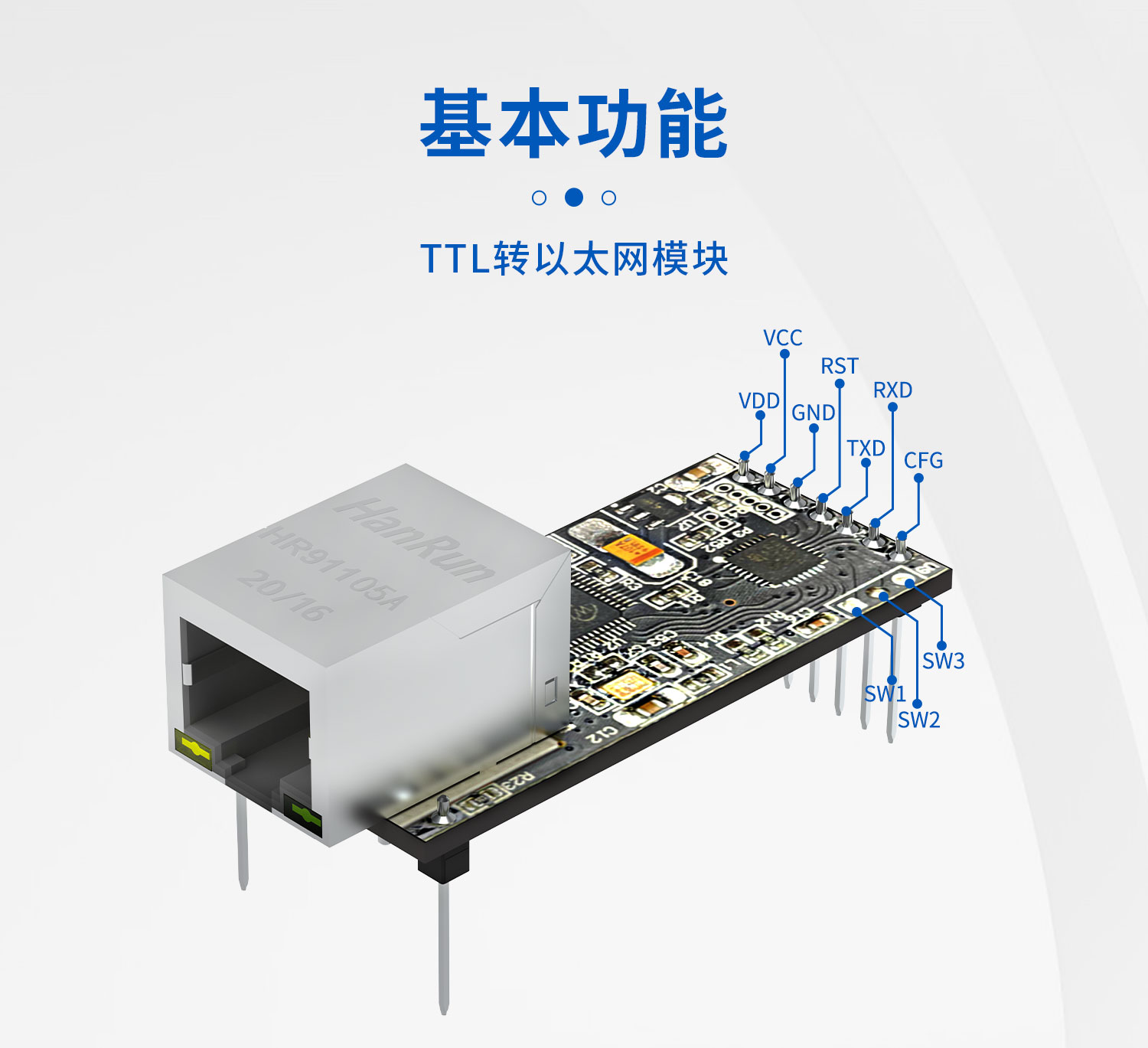

三、引腳說明

1：拉低0.2秒，所有串口、網絡通道發送一次測試數據。

2：上電后，

第一次拉低6秒，設備進入DHCP獲取模式。

第二次拉低進入靜態IP模式。

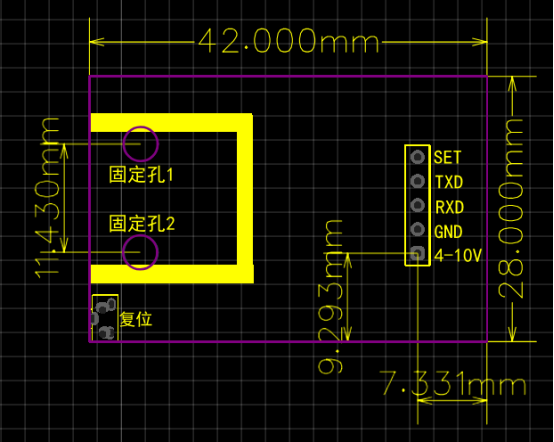

四、模塊尺寸

五、硬件說明

1、設備默認IP

設備默認IP為192.168.1.232，端口號為10000，默認通訊模式為TCP Server。

2、接線說明

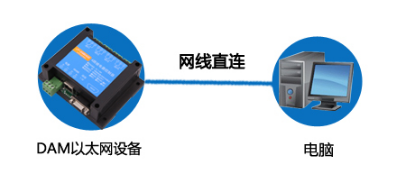

①、直連模式

設備支持使用網線和電腦直連通訊，此時需要在電腦網絡與共享中心里的更改適配器管理里將除了本地連接以外的其他網卡全部禁用，將本機電腦IP設置為192.168.1.100，然后重新打開軟件搜索。

如下圖所示：

點擊，點擊進入，點擊【更改適配器設置】進入

將無線禁用，如有虛擬網卡也需要禁用。

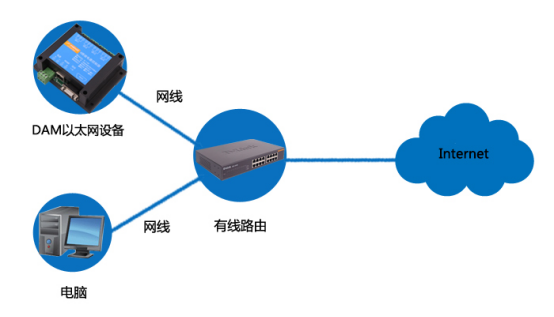

②、路由器/交換機模式

此模式下，也需要在電腦網絡與共享中心里的更改適配器管理里將除了本地連接以外的其他網卡全部禁用。

3、指示燈

設備與PC通過網線連接后，網口指示燈狀態為黃燈常亮，綠燈閃爍即為正常。

六、工作模式

1、系統框圖

TTL轉以太網模塊是連接串口設備到網絡的橋梁，借助此模塊，用戶可以輕松實現設備聯網管理和控制功能，應用框圖如下。

注：為了安全性考慮，在默認情況下，模塊只接受從設定的目標機器的IP和設定的目標機器端口發送過來的數據，并且模塊只往設定的目標位置發送數據。

您可以很容易的即時控制模塊的設置進行修改發送目標(后面有介紹)，也可以定制特殊功能產品，如不驗證來源IP，以接受多個IP發送的數據，實現多對一。

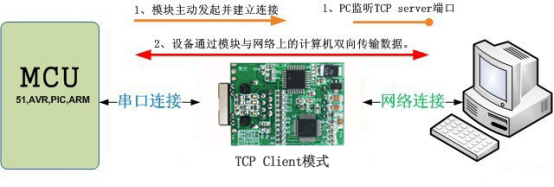

2、 TCP Client 模式

在TCP client模式下，模塊上電后根據自己的設置主動去連接到TCP server服務器端，然后建立一個長連接，之后的數據進行透明傳輸。此模式下，TCP server的IP需要對模塊可見，可見的意思是通過模塊所在的IP可以直接PING通服務器IP，服務器端可以是互聯網的固定IP，也可以是和模塊同一個局域網的內網IP。

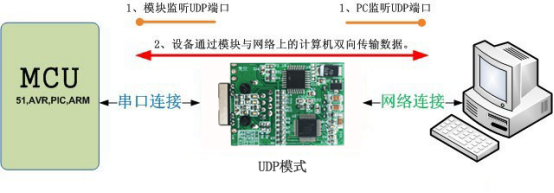

3、 UDP 模式

在UDP模式下，模塊上電后監聽設置的端口，不主動建立連接，當有數據從通過傳過來時，轉發到串口，當串口收到數據時，通過網絡發送到模塊設置的IP和端口。

七、軟件配置

1、軟件下載

以太網配置軟件下載地址：

http://m.jobatable.com.cn/software/jynet  /以太網配置軟件.rar

2、設備默認IP

默認設備IP地址為：192.168.1.232，端口號：10000

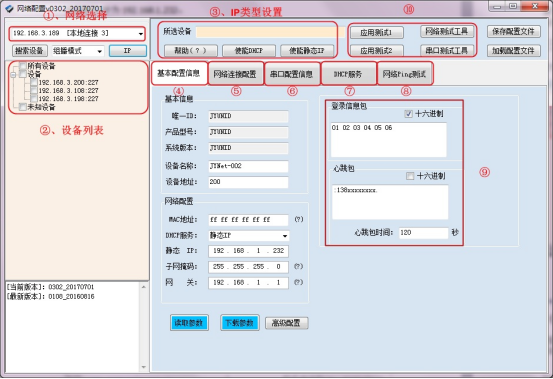

3、軟件界面

軟件界面主要包括以下九部分：

①、網絡選擇

選擇當前設備所處的網絡，當PC電腦上有多個網卡時，需選擇，如筆記本的無線網卡和本地網卡。

②、設備列表欄

?用來顯示當前在線設備，雙擊列表中的設備即可選中。

?唯一ID：出廠默認參數，不能修改：

?IP：設備當前IP地址;

?別名：與“基礎配置信息”中的“設備名稱”對應，可修改;

?地址：與“基礎配置信息”中的“設備地址”對應，可修改。

③、IP顯示

此處用來顯示當前設備的IP信息，如無顯示，則代表為選中設備。

④、基本配置信息

基本信息欄中“唯一ID”、“產品型號”、“系統版本”為出廠參數，不能修改，“設備名稱”、“設備地址”自定義。

網絡配置欄中可對設備的MAC地址及IP類型進行配置。

高級配置中可對通道的網絡參數進行配置。

注意：此處的設備地址不起作用，不需要設置，設備地址通過JYDAM調試軟件來進行設置。

⑤、網絡連接配置

該頁面內可設置設備網絡通道的工作模式、端口號、超時重連時間以及與串口之間的對應關系。

?網絡通道

提供四個網絡通道可設置為不同的工作模式，如第一通道為TCP Client模式，第二通道為UDP Server模式，由于設備默認為，所以四個網絡通道的工作模式不能并發執行，可以在基本配置參數設置為其他全雙工模式，來實現并發網絡工作。

?工作模式

此處用來設置設備的網絡工作模式。各模式之前的區別，用戶需自行了解，這里不多做說明。

此處用來設置設備的底層通訊模式，網絡版設備透?jìng)髂Ｊ较录戎С諱odbus TCP，故使用【透?jìng)鳌考纯桑渌捻?xiàng)為擴展備用。

?通道對應關系

當設備為串口服務器時才需設置，DAM系列單網口版采集控制設備使用默認配置即可。

單串口服務器JY-TCPCOM-601具有RS232、RS485接口，串口1對應RS232接口、串口2對應RS485接口;

四串口服務器JY-TCPCOM-606具有RS232、RS485、RS422等多種接口，串口1-串口4與設備上的COM1-COM4相對應。

可設置網絡通道與串口的一一對應關系。

如下圖所示：

?超時時間

當接收不到來自遠程客戶端的數據時，自動強制斷開遠程客戶端，在TCP Server模式下，設備默認5分鐘之內不通訊，自動斷開連接，在上位機軟件建立長連接情況下，建議使用心跳或由上位機定期下發指令維持連接通訊不中斷。

?修改操作

用來返回上一步操作;

在設置好單通道參數情況下，可點擊快速修改所有通道參數;

在修改網絡通道參數時，選中設備修改完參數后，必須點擊修改按鈕，才能進行下一步的下載參數操作;

在參數項修改后，點擊用來保存修改的參數;

讀取當前選中設備的參數。

⑥、串口配置信息

該頁面內配置串口通道的通訊參數以及與網絡通道之間的對應關系。

?串口通道

用來設置串口服務器中的每個通道對應的串口選擇。DAM系列單網口版設備使用默認即可。

單串口服務器JY-TCPCOM-601具有RS232、RS485接口，串口1對應RS232接口、串口2對應RS485接口;

四串口服務器JY-TCPCOM-606具有RS232、RS485、RS422等多種接口，串口1-串口4與設備上的COM1-COM4相對應。

可設置串口與網絡通道的一一對應關系。

如下圖所示：

?串口參數

用來設置串口的相關通訊參數;

?接口標準

用來設置串口想對應的接口標準。

?修改操作

用來返回上一步操作;

在設置好單通道參數情況下，可點擊快速修改所有通道參數;

在修改網絡通道參數時，選中設備修改完參數后，必須點擊修改按鈕，才能進行下一步的下載參數操作;

在參數項修改后，點擊用來保存修改的參數;

讀取當前選中設備的參數。

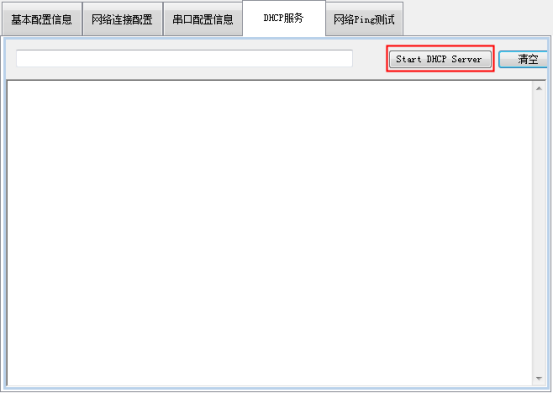

⑦、DHCP服務

該頁面用于啟用DHCP服務后，設備獲取動態IP，當搜索不到設備時，可通過“start DHCP Server”來找到設備。

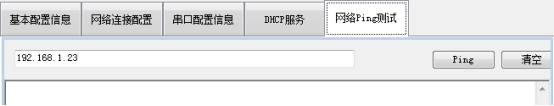

⑧、網絡ping測試

設備參數配置后，用于對配置的設備IP進行通信測試。

⑨、握手包與心跳包配置

此處用來設置設備作為Client時，與Server端連接時的握手包和心跳包內容。默認參數如下：

⑩、測試工具

點擊“串口測試工具”，彈出SSCOM3.2串口測試工具;

點擊“網絡測試工具”，彈出KSocketTool工具可用于 TCP/UDP通信調試。

4、詳細配置

4.1、選擇網絡

選擇當前設備所處的網絡，當電腦有無線網絡和有線網絡時，確認設備所處網絡與選擇網絡為同一網絡。

4.2、搜索設備

打開網絡配置軟件，用網線連接設備，點擊，設備列表如下

，

搜素不到設備時的解決方法：

?確定電腦是否沒有禁用除了本地連接以外的其他連接，比如藍牙，無線網卡，虛擬網卡等;

?使用復位按鍵對設備進行復位，按住復位鍵6S，網口燈會滅一下，然后正常顯示，第一次復位為設備為動態IP，再短接6S復位，此時設備為靜態IP;

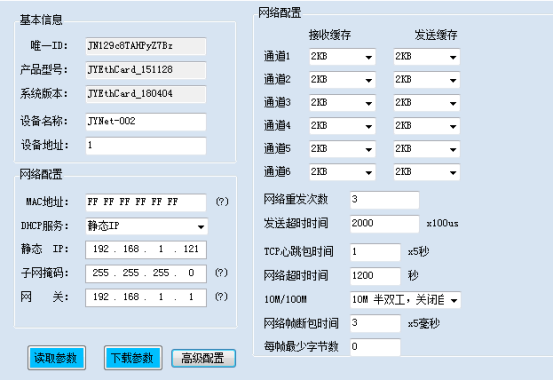

4.3、基本配置信息

1、選擇設備，設備信息顯示如下

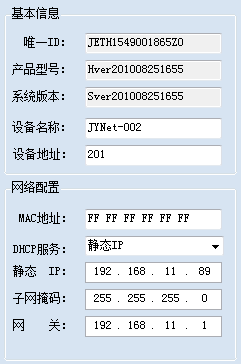

點擊“基本配置信息”，基本信息如下：

“唯一ID”、“產品型號”、“系統版本”為出廠參數，不能修改，“設備名稱”、“設備地址”自定義，MAC地址可不用配置。

2、通過DHCP服務選擇靜態IP，設置設備的靜態IP參數為當前局域網內的IP段內。例如：

注，查看當前網絡配置信息的方法如下：

①、電腦查看

https://jingyan.baidu.com/article/f71d6037acf0101ab641d1f1.html(  復制連接打開即可)

注意：此處的設備地址不起作用，不需要設置，設備地址通過JYDAM調試軟件來進行設置。

4.4、網絡連接配置

該頁面內可設置設備網絡通道的工作模式、端口號、超時重連時間以及與串口之間的對應關系。

配置步驟：雙擊選中設備列表中的設備-》修改相關參數-》點擊右側-》點擊右側-》提示下載成功-》重新點擊搜索選中設備查看。

?網絡通道

提供四個網絡通道可設置為不同的工作模式，如第一通道為TCP Client模式，第二通道為UDP Server模式，由于設備默認為，所以四個網絡通道的工作模式不能并發執行，可以在基本配置參數設置為其他全雙工模式，來實現并發網絡工作。

?工作模式

此處用來設置設備的網絡工作模式。各模式之前的區別，用戶需自行了解，這里不多做說明。

此處用來設置設備的底層通訊模式，網絡版設備透?jìng)髂Ｊ较录戎С諱odbus TCP，故使用【透?jìng)鳌考纯桑渌捻?xiàng)為擴展備用。

?通道對應關系

當設備為串口服務器時才需設置，TTL轉以太網模塊和DAM系列單網口版設備使用默認即可。

單串口服務器JY-TCPCOM-601具有RS232、RS485接口，串口1對應RS232接口、串口2對應RS485接口;

四串口服務器JY-TCPCOM-606具有RS232、RS485、RS422等多種接口，串口1-串口4與設備上的COM1-COM4相對應。

可設置網絡通道與串口的一一對應關系。

如下圖所示：

?超時時間

當接收不到來自遠程客戶端的數據時，自動強制斷開遠程客戶端，在TCP Server模式下，設備默認5分鐘之內不通訊，自動斷開連接，在上位機軟件建立長連接情況下，建議使用心跳或由上位機定期下發指令維持連接通訊不中斷。

?修改操作

用來返回上一步操作;

在設置好單通道參數情況下，可點擊快速修改所有通道參數;

在修改網絡通道參數時，選中設備修改完參數后，必須點擊修改按鈕，才能進行下一步的下載參數操作;

在參數項修改后，點擊用來保存修改的參數;

讀取當前選中設備的參數。

4.5、串口配置信息

該頁面內配置串口通道的通訊參數以及與網絡通道之間的對應關系。

配置步驟：雙擊選中設備列表中的設備-》修改相關參數-》點擊右側-》點擊右側-》提示下載成功-》重新點擊搜索選中設備查看。

?串口通道

用來設置串口服務器中的每個通道對應的串口選擇。TTL轉以太網模塊和DAM系列單網口版設備使用默認即可。

單串口服務器JY-TCPCOM-601具有RS232、RS485接口，串口1對應RS232接口、串口2對應RS485接口;

四串口服務器JY-TCPCOM-606具有RS232、RS485、RS422等多種接口，串口1-串口4與設備上的COM1-COM4相對應。

可設置串口與網絡通道的一一對應關系。

如下圖所示：

?串口參數

用來設置串口的相關通訊參數;

?接口標準

用來設置串口想對應的接口標準。

?修改操作

用來返回上一步操作;

在設置好單通道參數情況下，可點擊快速修改所有通道參數;

在修改網絡通道參數時，選中設備修改完參數后，必須點擊修改按鈕，才能進行下一步的下載參數操作;

在參數項修改后，點擊用來保存修改的參數;

讀取當前選中設備的參數。

5、設備測試

在TTL端使用TTL轉USB或者TTL轉RS232轉換器接到電腦上，設備通過網線也直連電腦或者接入電腦所在的同一局域網內，使用串口和網絡連接測試自發自收達到測試設備的目的。

1、Socket測試工具

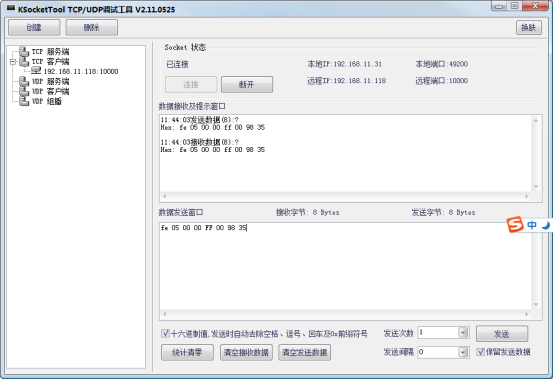

1、打開測試工具，以Socket調試工具為例(工作模式為TCP Server)

2、根據創建的工作模式，建立客戶端和服務端，配置模式為以TCP Server模式為例

則建立客戶端如下：

點擊確定，狀態如下：

若處于斷開狀態下，檢查設備的配置模式是否正確，服務器端的IP和端口號是否填寫正確。

2、串口助手工具

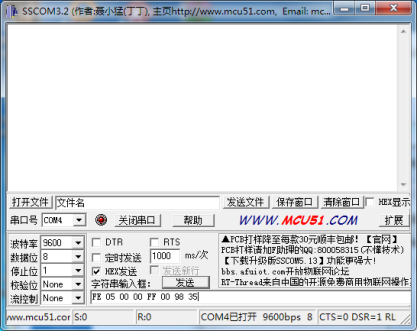

點擊，彈出以下串口工具，打開TTL接入電腦的串口，如下所示：

3、收發測試

分別在Socket測試工具中和串口助手工具中輸入任何數據發送，另外一端接到的數據應該和發送的數據保持一致，則說明設備通訊正常。如下圖所示：

八、應用

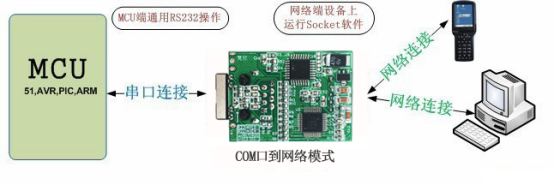

1、COM口到網絡模式

此為最常用工作模式，模塊一頭接COM口，另一頭接網絡，實現網絡和COM之間的轉換，此模式下，計算機需要編寫網絡應用程序，基于socket發送和接收數據。

使用者需要掌握網絡編程知識。

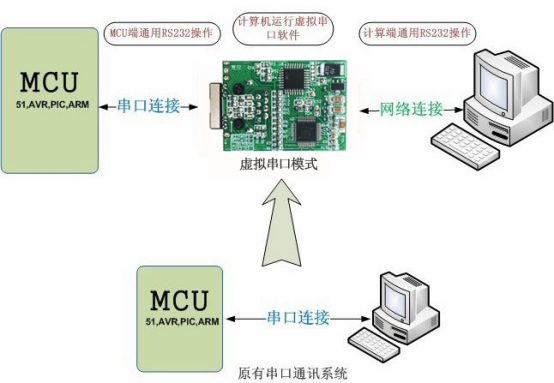

2、虛擬串口模式

虛擬串口模式下，用戶不需要對原來的系統做任何更改，只需要在計算機上安裝VSPM軟件，做好相應設置即可，設置完成后，遠端的設備就和直接接在計算機上一樣。

不用修改原來的應用程序，應用程序依然像操作串口一樣操作遠端的設備。

3、服務器采集模式

服務器數據采集控制模式，是最常用的應用模式之一，串口服務器分布在網絡不同的位置，通過網絡將數據統一傳輸?shù)椒?wù)器，并接收服務器的數據，這是物聯網最基本模型之一。
