DAM繼電器控制模塊系列

　　1、繼電器輸出觸電容量30V10A-250V10A;

　　2、通訊接口分為RS232、RS485、USB、RJ45網口、網口+WIFI;

　　3、通訊協議采用Modbus協議，通訊波特率：2400、4800、9600、19200、38400;

　　4、繼電器均具有閃開閃斷、頻閃功能;

　　5、產品提供控制協議說明書、查詢控制指令(說明書內)、配套軟件、VB和VC參考源碼，網口系列提供安卓版app軟件;

　　6、DAM系列設備均可與PLC、組態軟件、組態屏等進行通信。

　　注：所有設備型號均以DAM開頭，型號中AI指模擬量信號，DI指開關量信號，DO指繼電器輸出，DA指模擬量輸出，YD指設備外殼為亞當外殼

一、產品特點

?DC7-30V;

?繼電器輸出觸點隔離;

?RS485通訊隔離;

?通訊接口支持RS485，可擴展網口、WiFi、GPRS等通信接口;

?通信波特率：2400,4800,9600,19200,38400(可以通過軟件修改，默認9600);

?通信協議：支持標準modbus RTU/TCP協議;

?可以設置0-255個設備地址;

二、產品功能

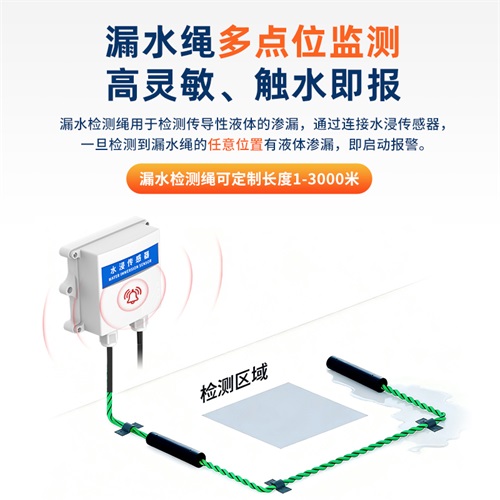

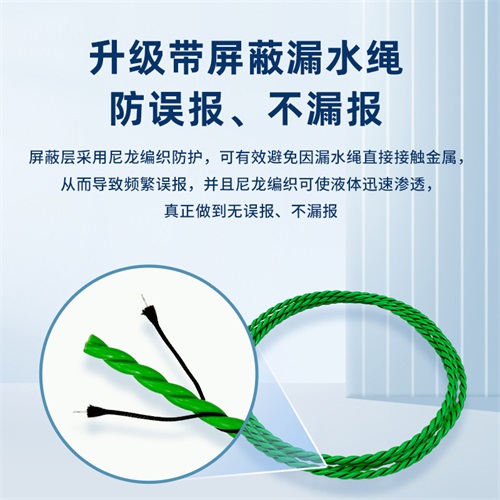

?2路水浸傳感器輸入;

?2路繼電器輸出;

?根據2路水浸傳感器輸入，自動控制2路繼電器輸出(蜂鳴器版本繼電器動作同時蜂鳴器報警);

?支持電腦軟件監測

三、產品選型

四、主要參數

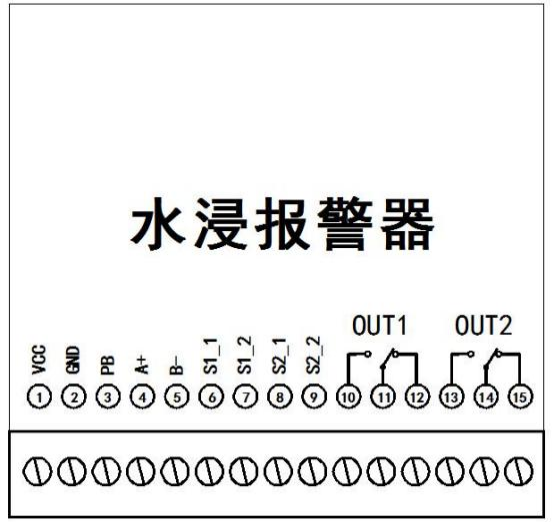

五、接口說明

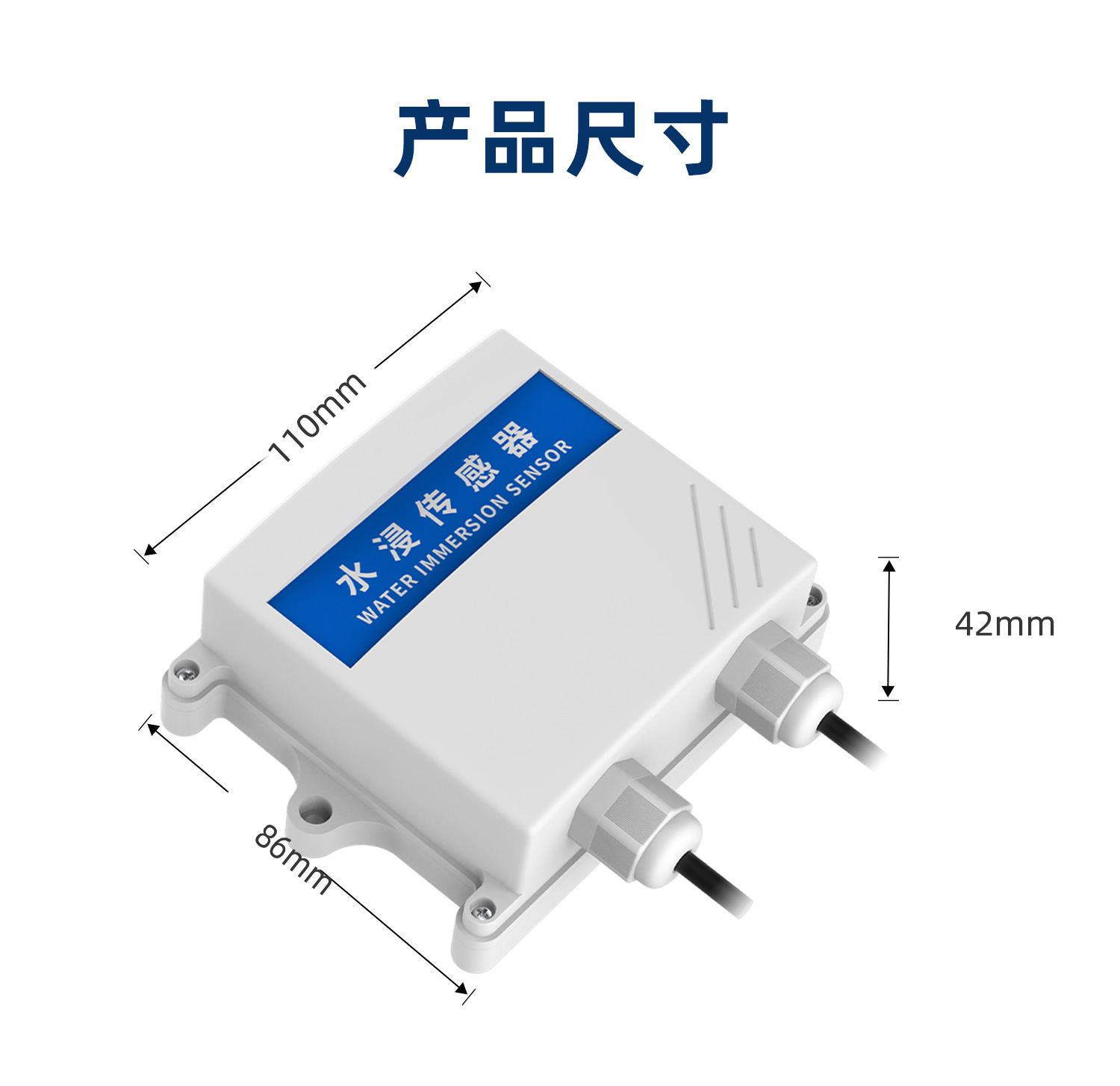

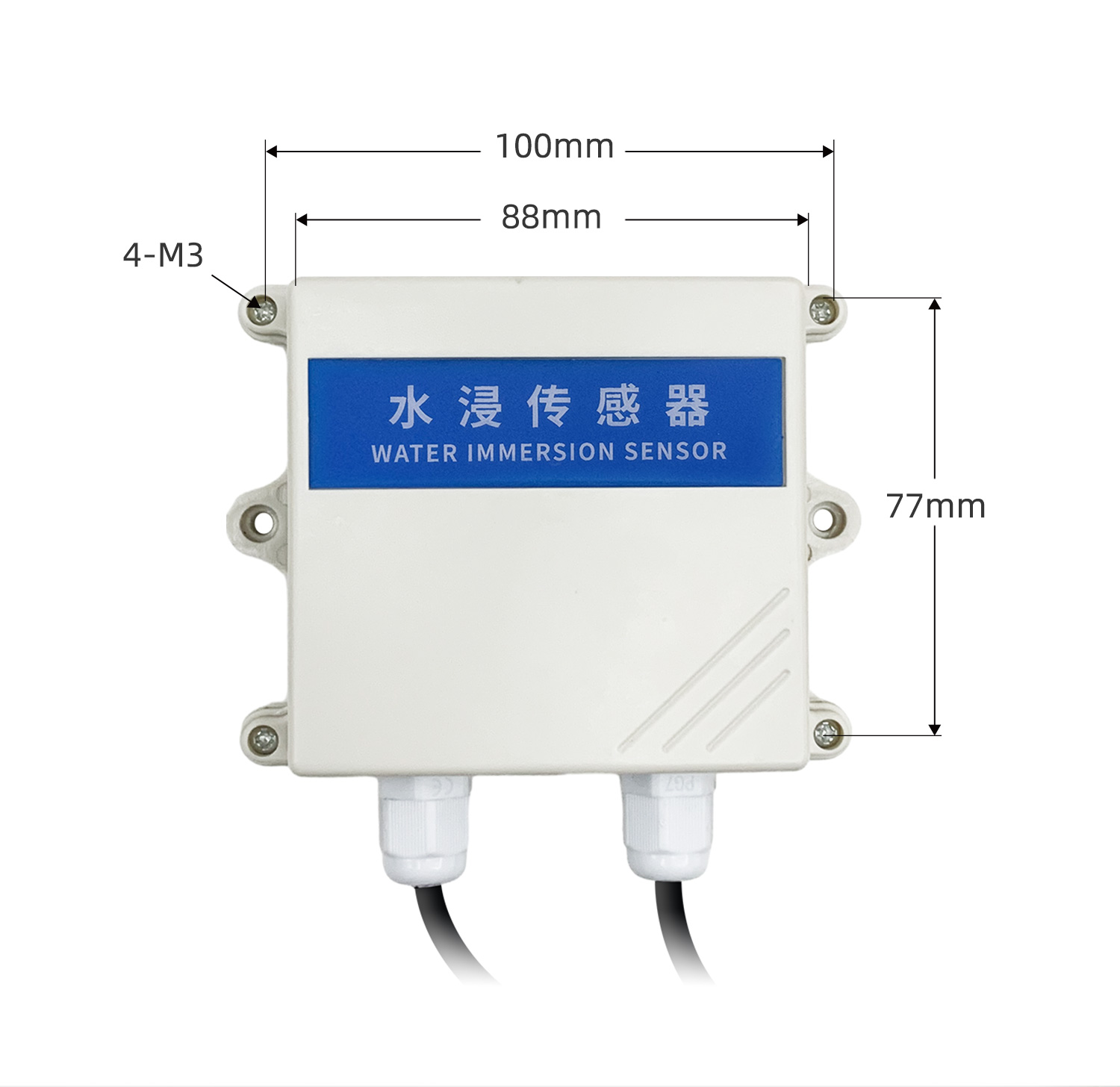

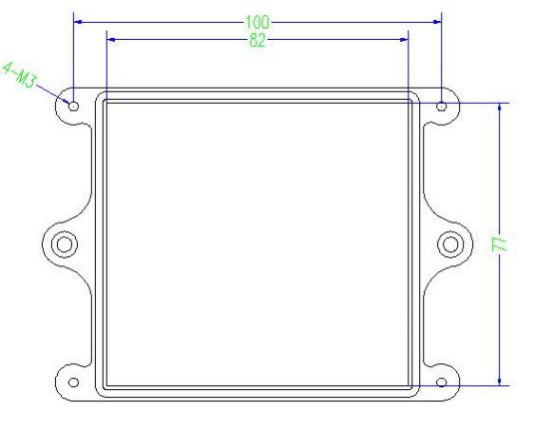

六、尺寸說明

七、通訊接線說明

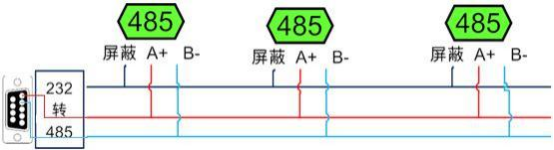

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

八、輸入輸出接線

1、繼電器接線說明

九、測試軟件說明

1、軟件下載

軟件下載鏈接地址

http://m.jobatable.com.cn/software/software/JYDAM調試軟件.rar

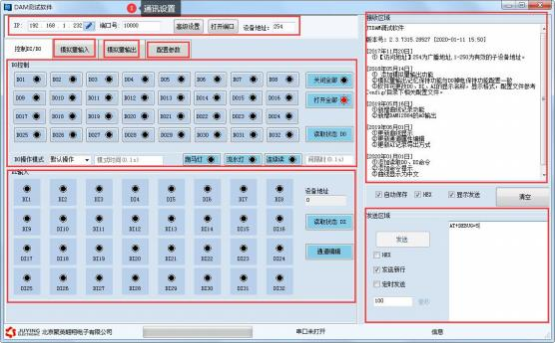

2、軟件界面

3、通訊測試

①　選擇設備當前串口號(IP地址填寫IP);

②　選擇默認波特率9600;

③　打開端口：

④　右側有接收指令，可控制繼電器即通訊成功。

十、參數及工作模式配置

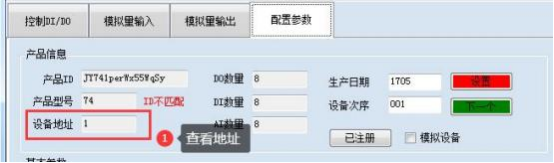

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

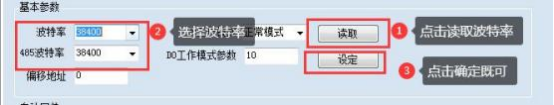

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://m.jobatable.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

線圈寄存器地址表：

備注：

波特率數值對應表

3、指令生成說明

3.1、DI/DO指令

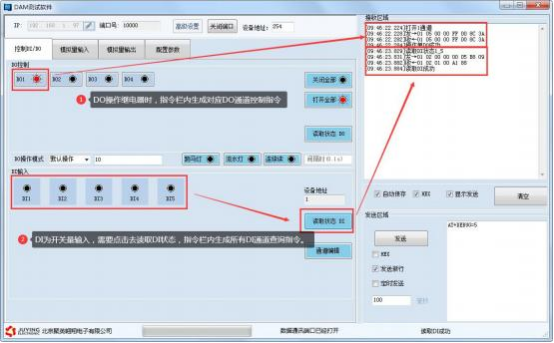

使用JYDAM調試軟件連接設備通訊后生成指令，如下圖所示：

4、指令列表

5、指令詳解

5.1、繼電器輸出

控制1路繼電器(以第一路開為例，其他通道參照本例)，任意一個字節變動，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2、繼電器狀態

繼電器查詢(2路繼電器)

發送指令碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

十二、常見問題與解決方法

1、繼電器板卡供電后使用485接口無法建立通信，無法控制

①485線是否接反電壓是否在規定范圍內;

②軟件上設備地址填寫254，測試不同波特率是否可以控制;

2、485總線掛載多個個的設備，以廣播地址254發送繼電器吸和，操作失敗。

廣播地址是用于測試總線上只有一個設備時使用，大于1個設備時請用撥碼開關區分地址來控制(多個設備配置成不同地址)，否則會導致所有設備同時應答，無法正確執行。

3、西門子PLC與設備不能正常通訊

西門子485總線AB定義與設備相反。
