工業級 云平臺系列網絡版，8路繼電器輸出(DO)8路開關量采集(DI)8路模擬量采集(AI)，8路磁保持繼電器控制輸出，觸點隔離;8路開關量輸入;8路模擬量(4-20mA、O-5V、0-10V)輸入;支持單WIFI、單網口、WIFI+網口三種分類;支持TCP/...

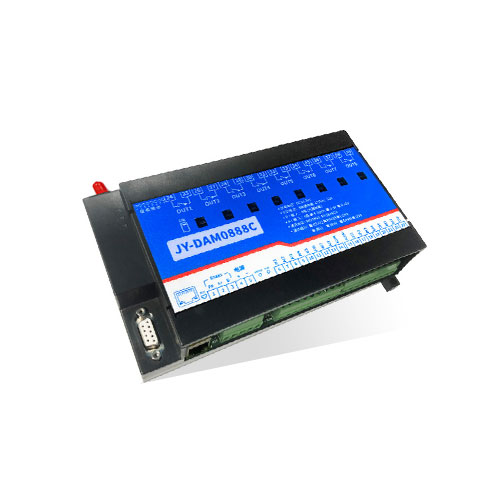

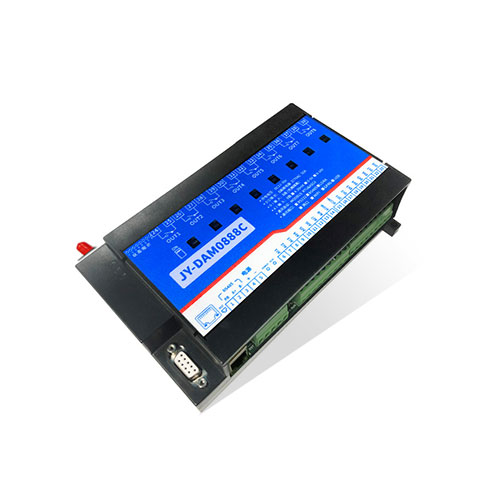

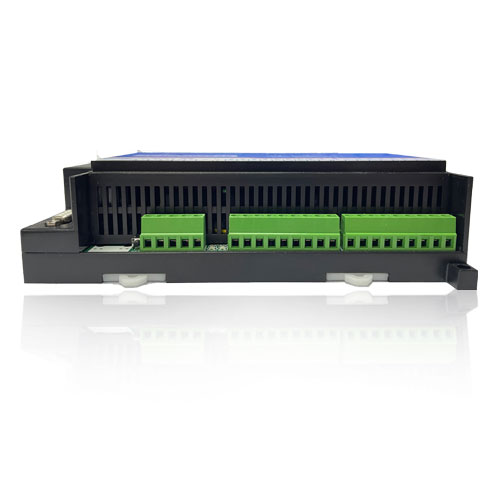

DAM0888C 設備是我公司云系列設備中網絡版的一種 ，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。
l 供電電壓 DC12-30V;
l HFE10-2 磁保持 50A 繼電器，輸出觸點隔離;
l 通訊接口支持無線 WIFI+RJ45 以太網口;
l 設備默認 IP 為 192.168.16.254;
l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);
l 通信波特率：2400,4800,9600, 19200,38400;
l 通信協議：支持標準modbus RTU/TCP 協議;
l 支持用戶二次開發。
l 8 路光耦輸入(NPN 型 5-30V);
l 8 路磁保持 50A 繼電器輸出;
l 8 路 12 位分辨率模擬量電壓輸入;
l 可實現遠距離操控;
l 支持局域網和外網控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;
l 支持透傳、力控、組態王、Modbus tcp 連接;
l 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。
版本 | 定時功能 | 聯動模式 | 模擬量閾值 | 場景 |
普通版 | ||||
智能自控版 | ● | ● | ● | ● |
1、普通版：
l 設備默認輸入和輸出之間為互相獨立，沒有關系。
2、智能自控版：
l 定時控制----年月日時分秒自定義設置時間控制，可循環;
l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;
l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;
l 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;
l 場景控制-----自定義完整的邏輯控制觸發條件;
l 70 組規則設定----多達 70 組規則條件設定，滿足各種邏輯要求。

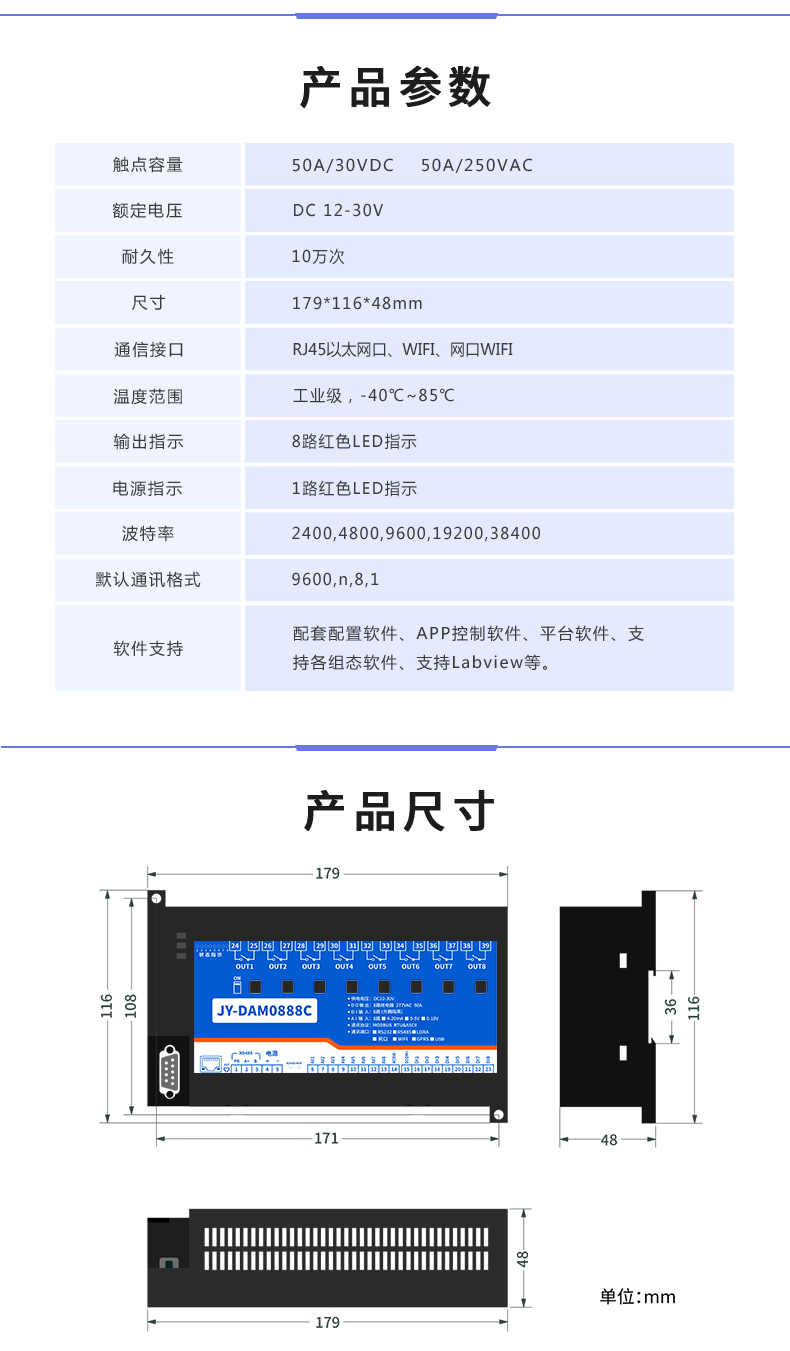

參數 | 說明 |
觸點容量 | 50A/30VDC 50A/250VAC |
耐久性 | 10萬次 |
通訊接口 | WIFI+RJ45以太網口 |
默認 WIFI 名稱 | HI_Link_**（**代表隨機數字字母組合） |
默認 IP | 192.168.16.254 |
額定電壓 | DC 12-30V |
電源指示 | 1路紅色 LED 指示（不通信時常亮，通信時閃爍） |
輸出指示 | 8路紅色 LED 指示 |
溫度范圍 | 工業級，-40℃—85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、app 控制軟件，平臺軟件；支持各家組態軟件； 支持 Labviewd 等 |
設備使用基于 Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器 ems.jydtu.com，端口號 60001 進行通訊。
1 、設備供電后連接設備 WIFI 信號，通過網頁進行參數配置;
2 、測試通訊;
3 、獲取設備唯一 ID 號;
4 、手機安裝云平臺 app 軟件;
5 、通過云平臺添加設備進行測試使用。
引腳說明

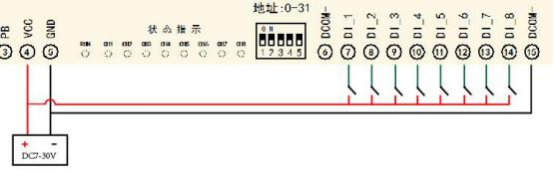

功能 | 序號 | 引腳 | 說明 |
供電 （DC12-30V） | 4 | VCC | 電源正極 |
5 | GND | 電源負極 | |
WIFI 模塊 | RJ45 | 網線模式下，接入網線后，黃燈和綠燈常亮 | |
供電指示燈 | Power | 紅色 LED 燈常亮 | |
通訊指示燈 | Run | 綠色 LED 燈閃爍 | |
狀態指示燈 | 1 | 第一路繼電器輸出指示燈，吸合為紅色常亮 | |
2 | 第二路繼電器輸出指示燈，吸合為紅色常亮 | ||
3 | 第三路繼電器輸出指示燈，吸合為紅色常亮 | ||
4 | 第四路繼電器輸出指示燈，吸合為紅色常亮 | ||
5 | 第五路繼電器輸出指示燈，吸合為紅色常亮 | ||
6 | 第六路繼電器輸出指示燈，吸合為紅色常亮 | ||
7 | 第七路繼電器輸出指示燈，吸合為紅色常亮 | ||
8 | 第八路繼電器輸出指示燈，吸合為紅色常亮 | ||
AI（模擬量輸 | 6 | AI1 | 第一路模擬量輸入信號正 |
入） | 7 | AI2 | 第二路模擬量輸入信號正 |
8 | AI3 | 第三路模擬量輸入信號正 | |
9 | AI4 | 第四路模擬量輸入信號正 | |
10 | AI5 | 第五路模擬量輸入信號正 | |
11 | AI6 | 第六路模擬量輸入信號正 | |
12 | AI7 | 第七路模擬量輸入信號正 | |
13 | AI8 | 第八路模擬量輸入信號正 | |
14 | GND | 模擬量輸入信號負（共用負） | |
DI（開關量輸 入） | 15 | DCOM+ | 開關量輸入信號正（共正，電壓范圍DC5-30V） |
16 | DI1 | 第一路開關量輸入信號負 | |
17 | DI2 | 第二路開關量輸入信號負 | |
18 | DI3 | 第三路開關量輸入信號負 | |
19 | DI4 | 第四路開關量輸入信號負 | |
20 | DI5 | 第五路開關量輸入信號負 | |
21 | DI6 | 第六路開關量輸入信號負 | |
22 | DI7 | 第七路開關量輸入信號負 | |
23 | DI8 | 第八路開關量輸入信號負 | |
DO（繼電器輸 出） | 24 |
Out1 |
第一路繼電器輸出 |
25 | |||
26 |
Out2 |
第二路繼電器輸出 | |
27 | |||
28 |
Out3 |
第三路繼電器輸出 | |
29 | |||
30 |
Out4 |
第四路繼電器輸出 | |
31 | |||
32 |
Out5 |
第五路繼電器輸出 | |
33 | |||

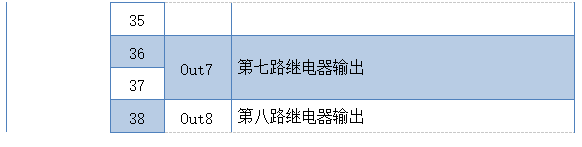

34 | Out6 | 第六路繼電器輸出 |

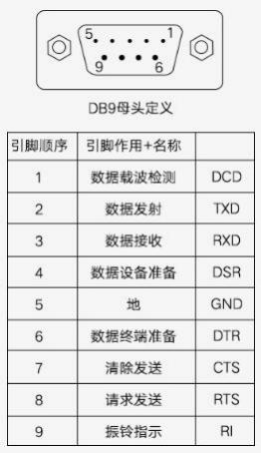

設備上提供一個 RS232 接口，可以用來連接現場的觸摸屏、PLC 或電腦等上位機，為獨立通訊接口，可與網絡連接同時通訊。

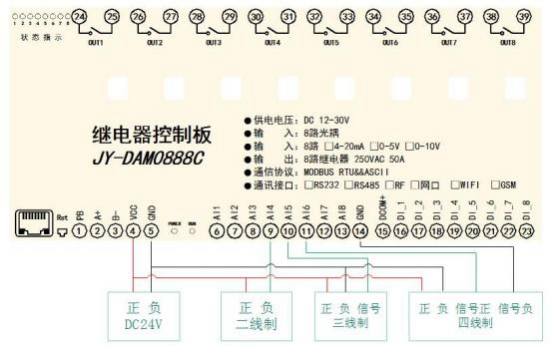

下圖中的電源部分為傳感器供電，AI1-AI8 接傳感器信號正，GND 為傳感器信號負，
設備采集到的AI數據與實際輸入值之間的關系：
實際值=返回值*0.001
二線制：
三線制：
四線制：
WIFI+ 網 口 版 設 備通過 網 頁 方 式來進 行 參 數配置 ， 設 備 默認 WIFI 信 號 名稱 為Hi_Link_****，連接密碼為 12345678，默認 IP 為 192.168.16.254，詳細配置方法，閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;
下載地址：http://m.jobatable.com/software/
①、普通版：
設備默認輸入和輸出之間為互相獨立，沒有關系。
②、智能自控版：
開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系，需要使用 DLC配置軟件進行配置。
DLC 配置軟件下載地址：http://m.jobatable.com.cn/zlxz/danziliao/1101.html
使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：
1、掃描二維碼獲取
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：
聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。
具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;
下載地址：http://m.jobatable.com/software/
本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議說明書下載鏈接地址：http://m.jobatable.com/software/
線圈寄存器地址表：
寄存器名稱 | 寄存器地址 | 說明 | ||
線圈控制 | ||||
線圈 1 | 寫線圈 | 0x0001 | 第一路繼電器輸出 | |
線圈 2 | 1 號指令碼 | 0x0002 | 第二路繼電器輸出 | |
線圈 3 | 0x0003 | 第三路繼電器輸出 | ||
線圈 4 | 0x0004 | 第四路繼電器輸出 | ||
線圈 5 | 0x0005 | 第五路繼電器輸出 | ||
線圈 6 | 0x0006 | 第六路繼電器輸出 | ||
線圈 7 | 0x0007 | 第七路繼電器輸出 | ||
線圈 8 | 0x0008 | 第八路繼電器輸出 | ||
離散量輸入 | ||||
輸入 1 | 開關量 2 號指令 | 1x0001 | 第一路輸入 | |
輸入 2 | 1x0002 | 第二路輸入 | ||
輸入 3 | 1x0003 | 第三路輸入 | ||
輸入 4 | 1x0004 | 第四路輸入 | ||
輸入 5 | 1x0005 | 第五路輸入 | ||
輸入 6 | 1x0006 | 第六路輸入 | ||
輸入 7 | 1x0007 | 第七路輸入 | ||
輸入 8 | 1x0008 | 第八路輸入 | ||
模擬量輸入 | ||||
輸入 1 | 模擬量 4 號指令 | 3x0001 | 第一路輸入 | |
輸入 2 | 3x0002 | 第二路輸入 | ||
輸入 3 | 3x0003 | 第三路輸入 | ||
輸入 4 | 3x0004 | 第四路輸入 | ||
輸入 5 | 3x0005 | 第五路輸入 | ||
輸入 6 | 3x0006 | 第六路輸入 | ||
輸入 7 | 3x0007 | 第七路輸入 | ||
輸入 8 | 3x0008 | 第八路輸入 | ||
配置參數 | ||||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表，默認為 0，支持 0-5，該寄存器同時決定 RS232 和RS485 的通信波特率 | |
備用 | 4x1002 | 備用，用戶不可寫入任何值。 | ||
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | ||
工作模式 | 4x1004 | 用戶可以使用，存儲用戶數據 | ||
延遲時間 | 4x1005 | 用戶可以使用，存儲用戶數據 | ||
備注：
① ：Modbus 設備指令支持下列 Modbus 地址：
00001 至 09999 是離散輸出(線圈)
10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入)
40001 至 49999 是保持寄存器(通常存儲設備配置信息)
采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0開始，如 00001 對應 0000。
② ：波特率數值對應表
數值 | 波特率 |
0 | 38400 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
指令可通過“聚英翱翔 DAM 調試軟件 ”，勾選調試信息來獲取。
指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。
情景 | RTU 格式（16 進制發送） |
查詢八路狀態 | FE 01 00 00 00 08 29 C3 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
查詢八路光耦狀態 | FE 02 00 00 00 08 6D C3 |
查詢返回信息 | FE 02 01 00 91 9C |
控制 1 路繼電器(以第一路開為例，其他通道參照本例)，任意一個字節變動，CRC 校驗位會隨之變動。
發送碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息：
返回碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
查詢8 路繼電器
發送碼：FE 01 00 00 00 08 29 C3
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 08 | 查詢數量 | 要查詢的繼電器數量 |
29 C3 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息：
返回碼：FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令：如果查詢錯誤，返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
查詢光耦
發送碼：FE 02 00 00 00 08 6D C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 查詢離散量輸入（光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 08 | 查詢數量 | 要查詢的光耦狀態數量 |
6D C3 | CRC16 |
光耦返回信息：
返回碼：FE 02 01 01 50 5C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
01 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 |
Bit7:第八個光耦輸入狀態 | ||
50 5C | CRC16 |
獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001
查詢模擬量 AD 字
發送碼：FE 04 00 00 00 08 E5 C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 08 | 查詢數量 | 要查詢的模擬量數量 |
E5 C3 | CRC16 |
模擬返回信息：
返回碼：FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數 |
00 00 | 查詢的 AD字 | 0x0227 ，即十進制 551 ，為查詢的模擬量 AD字的值，實際值=返回值*0.001 |
AD 24 | CRC16 |
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04 或 00 02 | 指令 | 00 04 為閃開指令 00 02 為閃閉命令 |
00 0A | 間斷時間 | 00 0A 為十六進制換為十進制則為 10 間隔時間為（0. 1 秒*10） |
00 D8 | CRC16 | 校驗方式 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 |
10 | 10 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開全關指令解析
全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1
全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91
其中 FF 為全開全關指令，為二進制轉換為 16 進制，2 進制中 1 代表吸合，0 代表斷開，11111111為全開，00000000 為全斷，每 8 路為一個字節，起始為右側開始，如 2,4,6,8，通道打開，其他關閉，則 2,4,6,8 為 10101010,16 進制為 AA ，全部開關指令為 AA
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 08 | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF （或 00 ） | 全開全關命令 | FF 全開命令 00 全關命令 |
F1 D1 （或 B1 91） | CRC16 | 校驗位 |
全開返回碼：FE 0F 00 00 00 08 40 02
全斷返回碼：FE 0F 00 00 00 08 40 02
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 08 | 數量 | 返回信息的繼電器數量 |
40 02 | CRC16 | 校驗位 |
