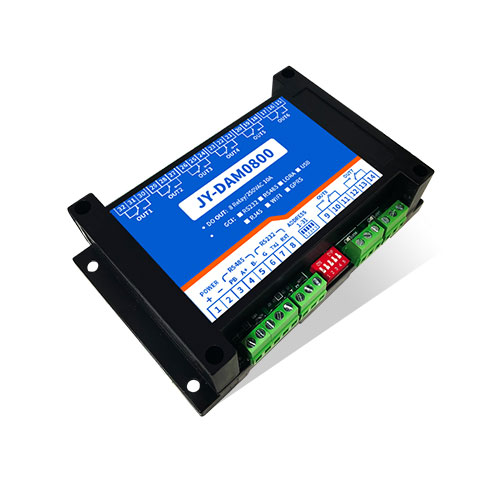

DAM0800 工業級I/O模塊

點動控制 | 寬壓供電 | 二次開發 | 免費軟件

工業級繼電器控制板 8路繼電器控制(DO)DAM0800，8路繼電器控制輸出,觸點隔離;支持RS232或隔離RS485通訊接口;支持標準Modbus協議,支持發送Modbus RTU/ASCII指令;提供配套控制軟件;支持二次開發;支持點動輸出。應用于智能家...

聯網方式：RS232/RS485 功能說明：8DO 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

DC7-30V；
繼電器輸出觸點隔離；
通訊接口支持RS485、RS232；
通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
通信協議：支持標準modbus RTU協議；
可以設置0-255個設備地址，5位地址撥碼開關可以設置1-31地址碼，大于31的可以通過軟件設置；
具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
具有頻閃功能，可以控制器繼電器周期性開關。

二、產品功能

八路繼電器控制；
支持電腦軟件手動控制；
支持順序啟動模式；
支持流水循環模式；
支持跑馬循環模式。

三、產品選型

型號	modbus	RS232	RS485	USB	WiFi	繼電器
DAM0800-RS232+485	●	●	●			8

四、主要參數

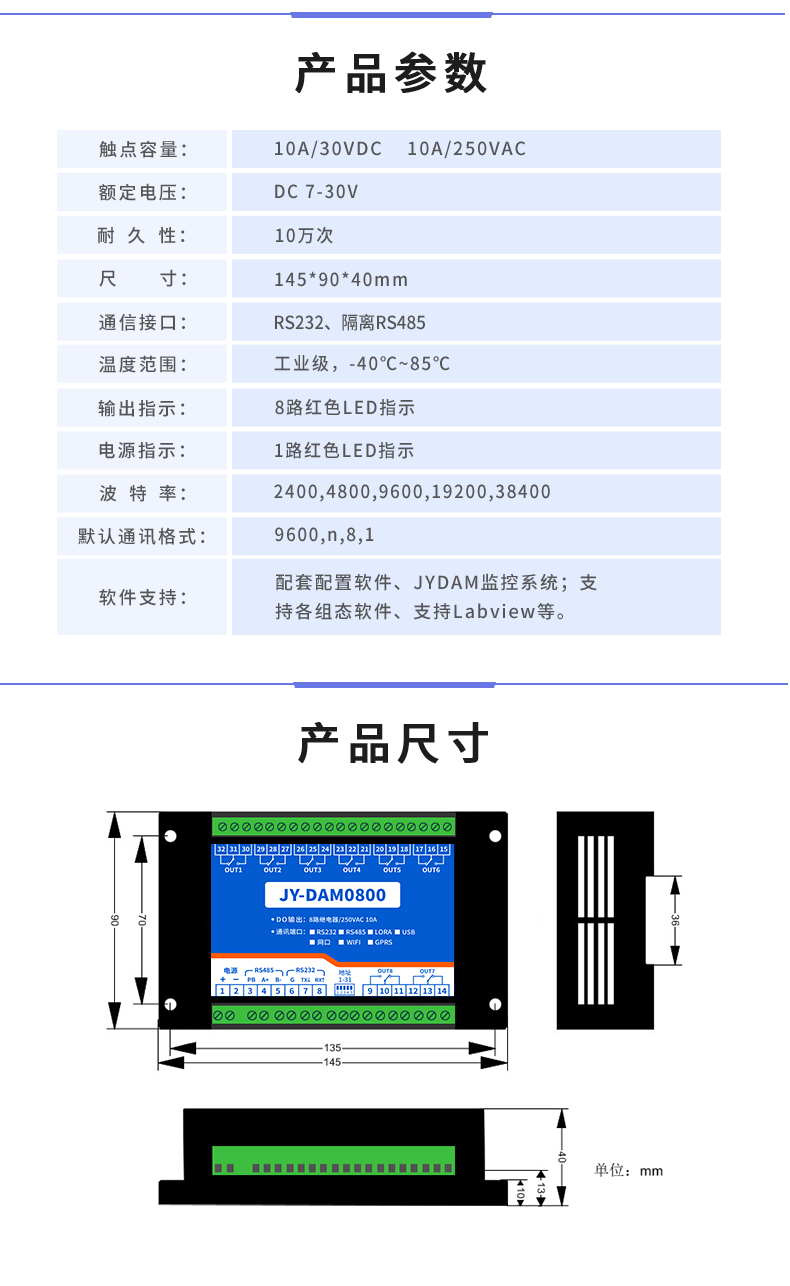

參數	說明
觸點容量	10A/30VDC 10A/250VAC
耐久性	10萬次
數據接口	RS485、RS232
額定電壓	DC 7-30V
電源指示	1路紅色LED指示
輸出指示	8路紅色LED指示
溫度范圍	工業級，-40℃～85℃
尺寸	1459441mm
重量	330g
默認通訊格式	38400,n,8,1
波特率	2400,4800,9600,19200,38400
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等

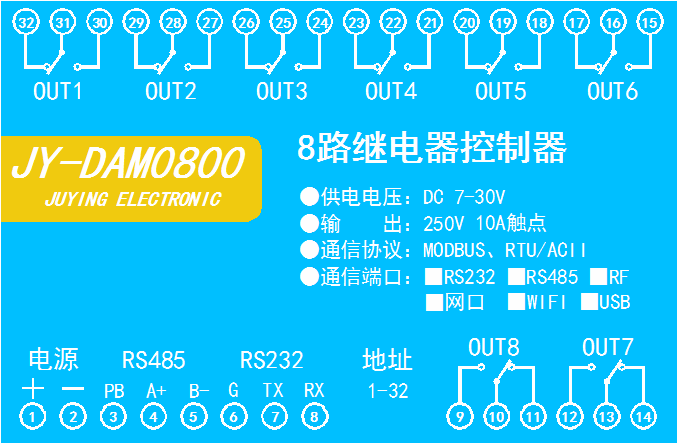

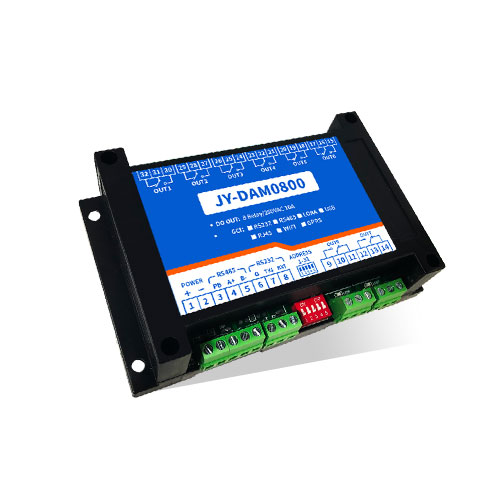

五、接口說明

六、通訊接線說明

1、RS485級聯接線方式

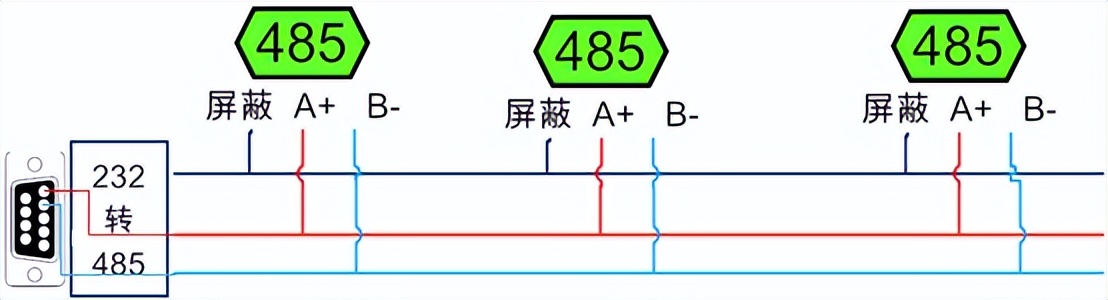

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

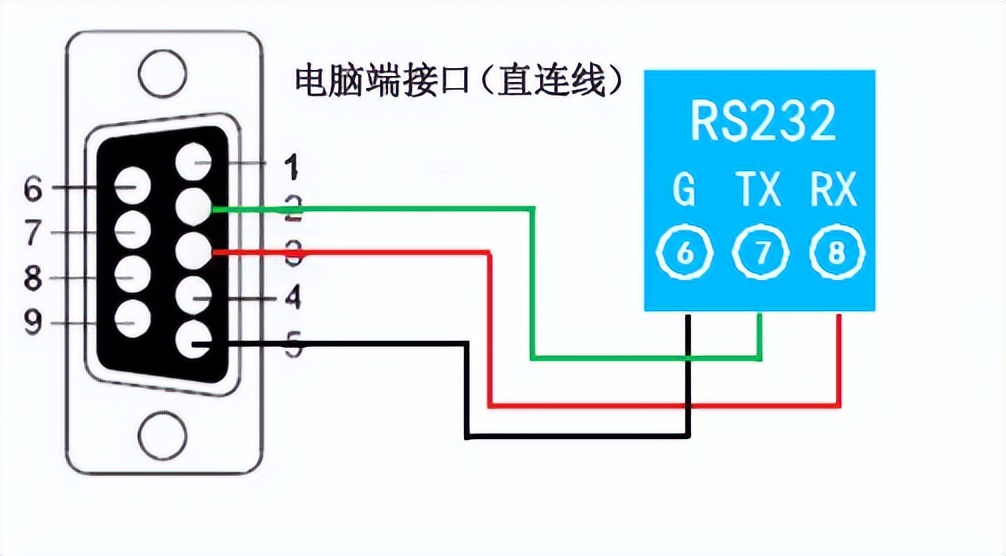

2、RS232接線連接方式

七、輸出接線說明

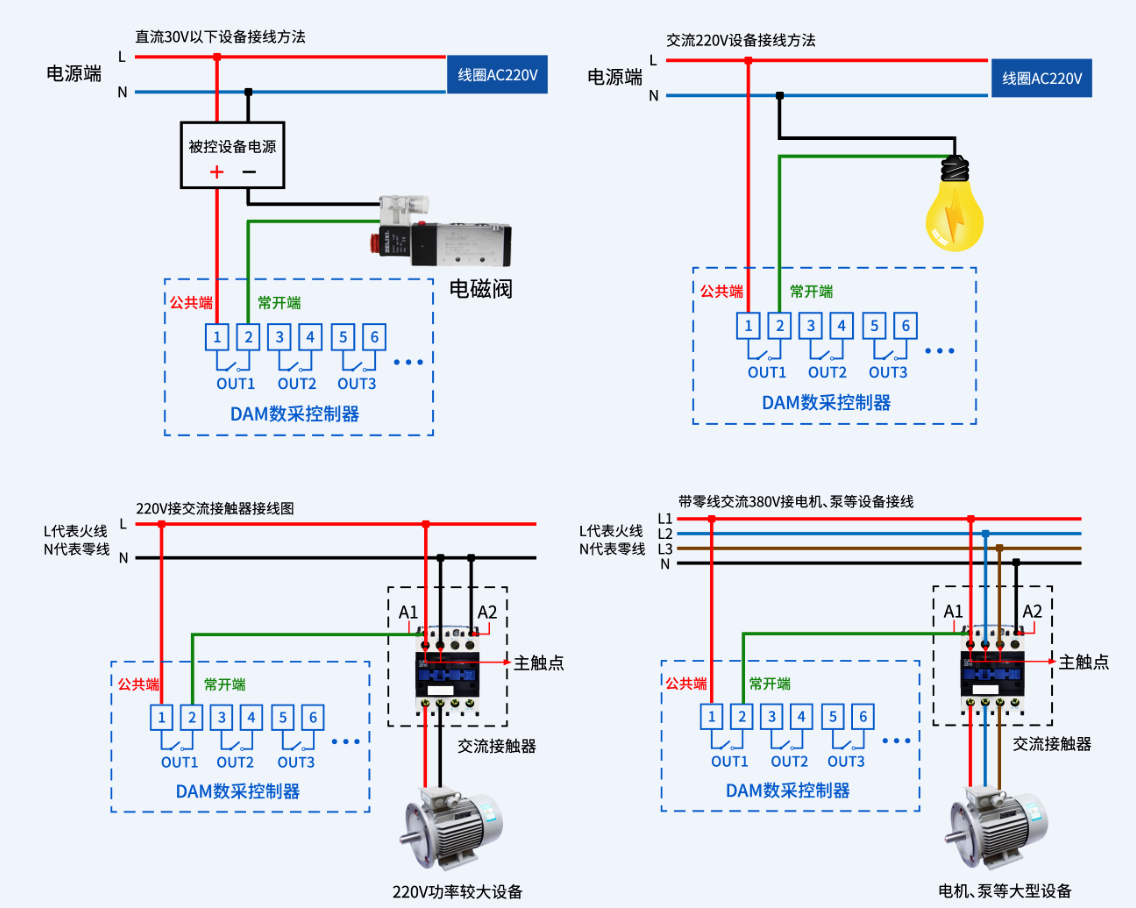

1、繼電器接線說明

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.jobatable.com.cn/software/software/JYDAM調試軟件.rar

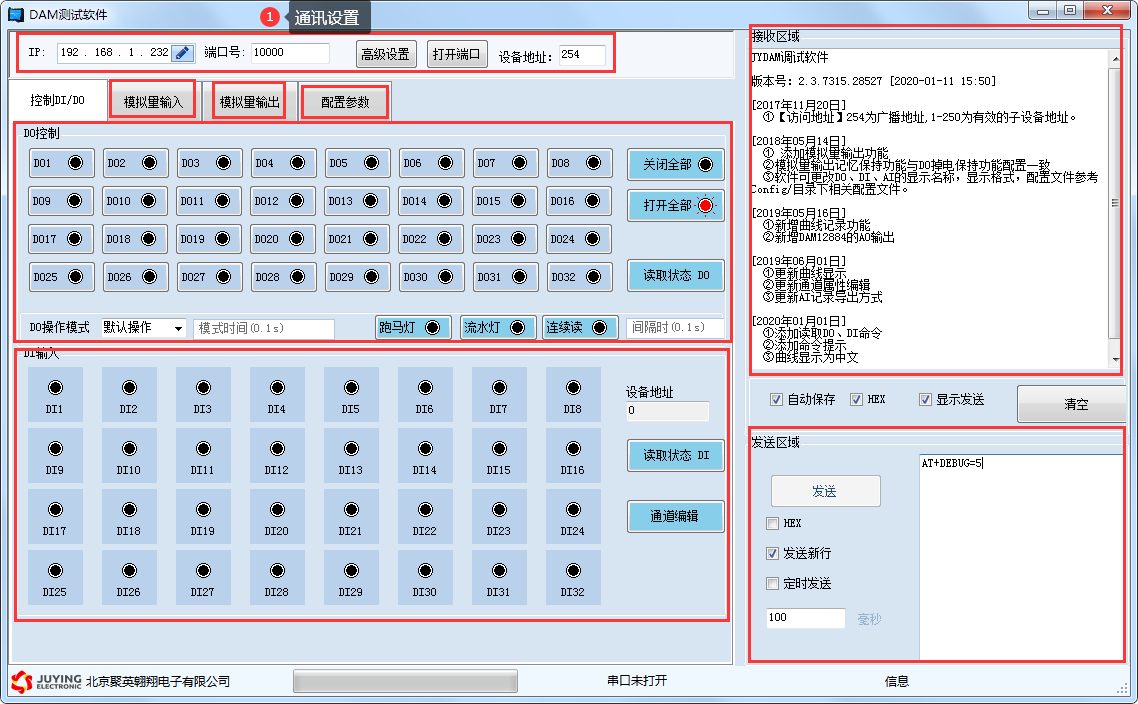

2、軟件說明

工具欄	說明
通訊設置	串口/網絡通訊方式選擇；端口號/TCP地址選擇；設置AI/DI/DO讀取刷新時間。

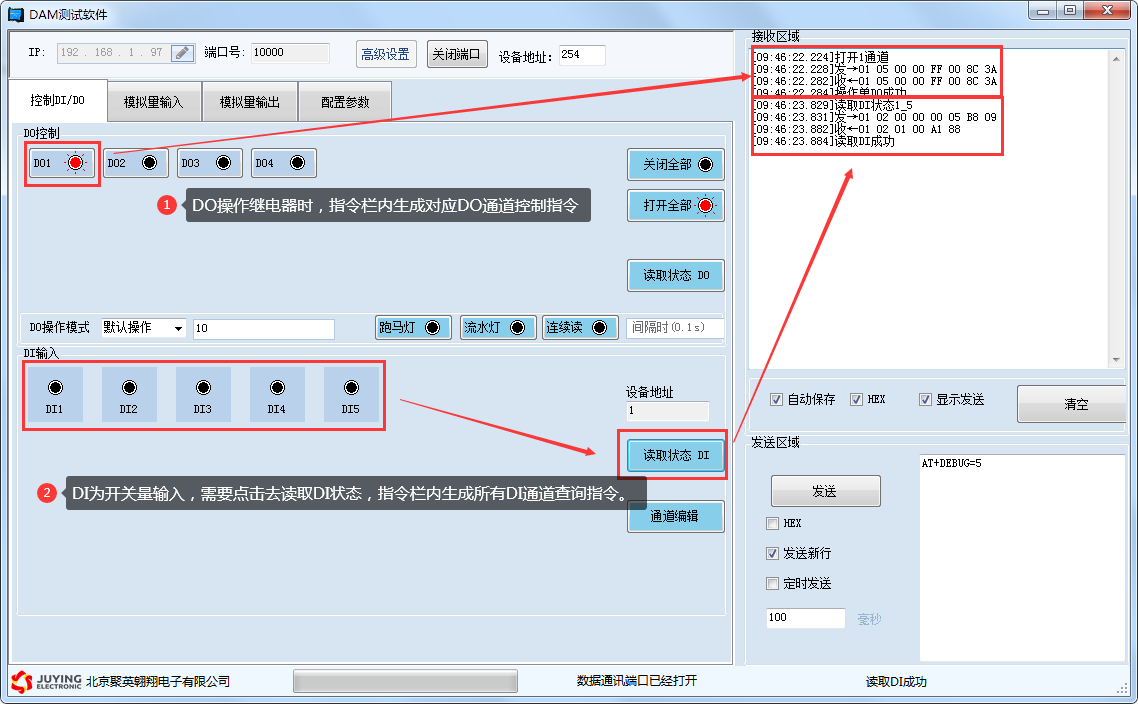

DO控制	操作DO通道；選擇DO模式；設置動作時間。
DI輸入	查看DI輸入狀態；讀取DI狀態生成查詢指令；設置DI/DO通道名稱。
模擬量輸入	顯示4-20ma/0-10v/0-5v實時數據/曲線；顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；顯示實時采集時間；設置AI/溫度通道名稱；設置AI通道量程轉換及顯示單位；手動導出excel表格數據；手動保存數據曲線。
模擬量輸出	設置AO輸出；生成AO多通道輸出指令。
配置參數	顯示當前設備AI/DI/DO通道數量信息；設置波特率；設置偏移地址；設置工作模式；設置AI/DI/DO自動回傳；設置DO掉電記憶。
指令區域	生成AI/DI/DO/AO/參數設置等指令。
調試區域	用戶自定義發送指令測試。

詳細使用說明參考：JYDAM調試軟件使用說明

九、通訊參數

1、地址說明

地址說明

說明

默認地址

默認設備地址均為1

廣播地址

254

單獨連接設備，任何設備地址下均可用254通訊；

當設備地址不明確時，用于讀取當前設備地址。

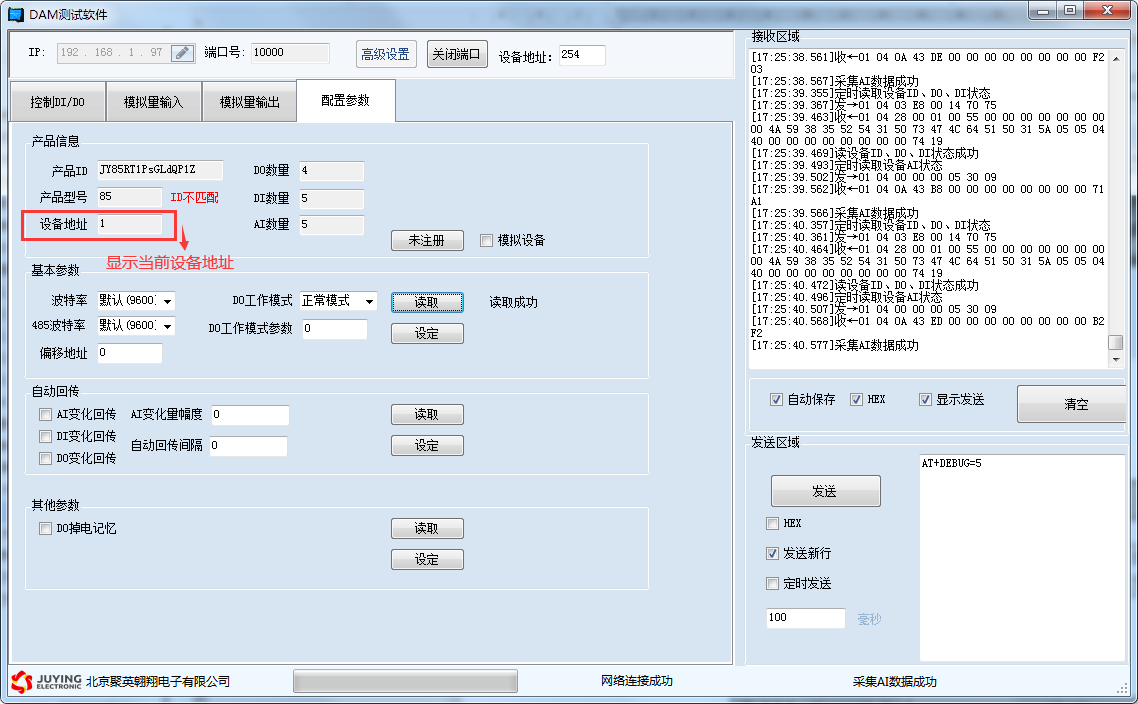

2、修改設備地址

DAM系列設備	說明
有撥碼開關設備	設備地址=撥碼開關地址+偏移地址
無撥碼開關設備	設備地址=偏移地址

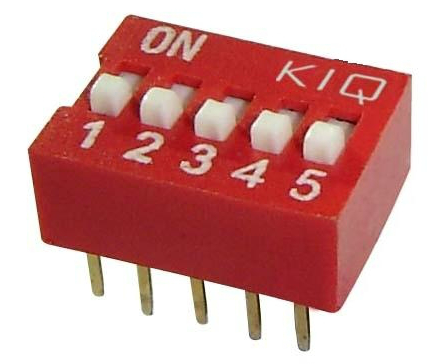

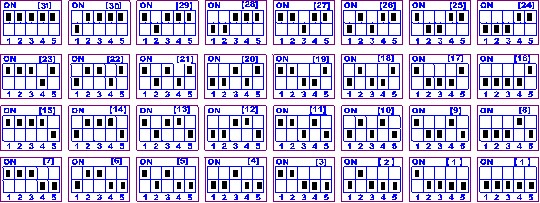

撥碼開關地址

五個撥碼全都撥到“ON”位置時，為地址“31”；
五個撥碼全都撥到“OFF”位置時，為地址“1”；
最左邊1為二進制最低位。
地址表：

偏移地址

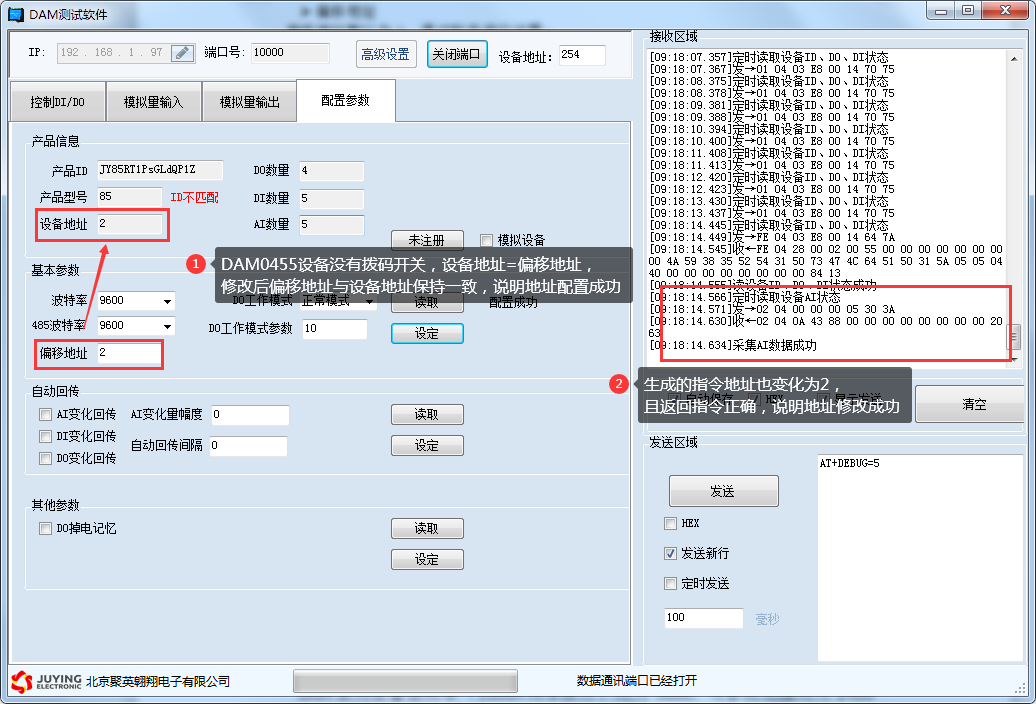

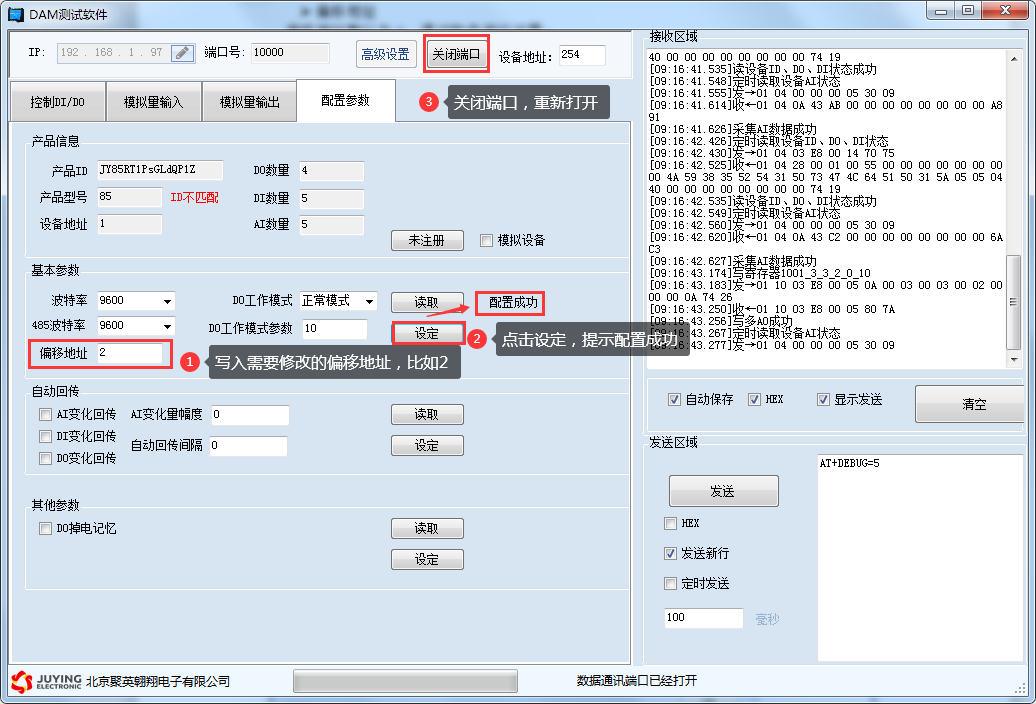

偏移地址默認為0，通過軟件進行設置：

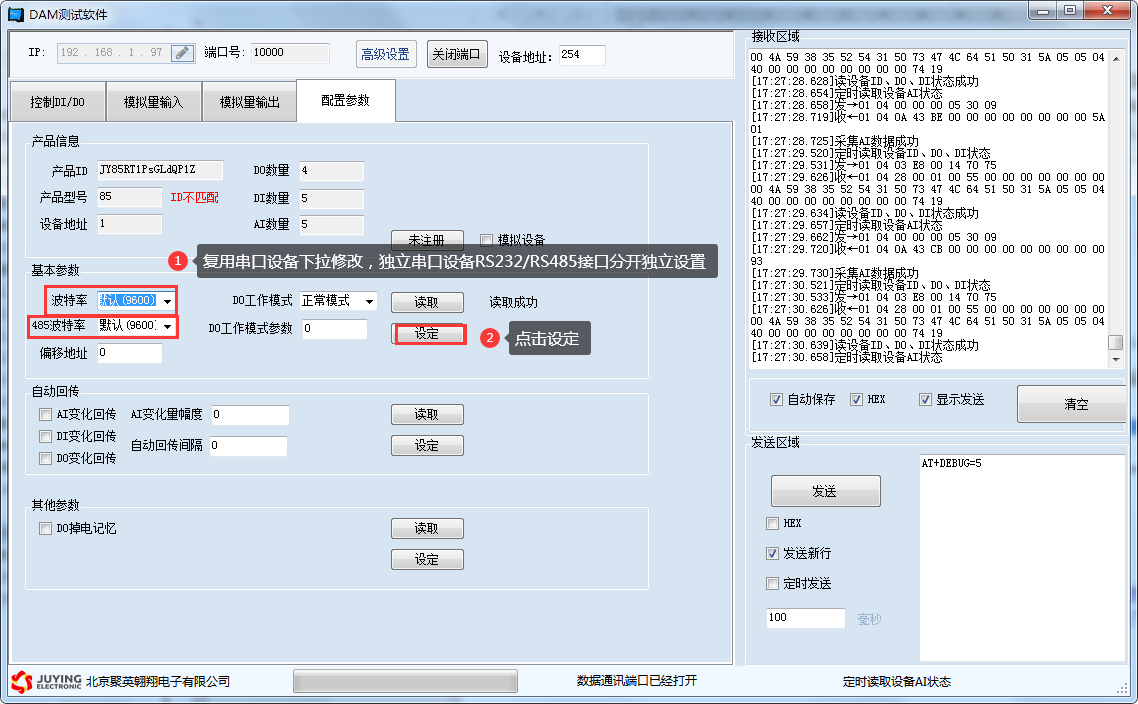

3、波特率

設備重新上電；

使用修改后的波特率通訊測試。

2、工作模式功能介紹

2.1、順序啟動模式

所有包含繼電器數量大于1的繼電器模塊均具有該工作模式，該模式下，每次上電后繼電器會按照延時配置參數按順序依次啟動。

該模式主要應用于類似LED大屏幕緩解上電瞬間大功率沖擊的問題，使用該模式后，每次上電后，LED模塊均會按順序啟動不會造成上電瞬間電氣打火或大功率沖擊電網造成電網電壓跌落。應用于其他聚集型安裝的電氣設備時具有同樣功效。

配置參數：間隔時間，等待時間

2.2、流水循環模式

該模式類似于“順序啟動”模式的循環版本，即上電后所有繼電器按照延時配置參數依次吸合，待所有繼電器全部吸合之后，開始從第一個繼電器斷開，待所有繼電器斷開之后又開始從第一個繼電器吸合。

該模式下如果去控制景觀燈可以實現流水點亮、熄滅的效果，但是由于繼電器內部是機械彈簧構成，故一般繼電器具有約10萬次左右的動作壽命，在帶大功率負載時還會稍微降低，故該模式不適合長時間的頻繁使用，否則會降低整個模塊的使用壽命。

配置參數：間隔時間，等待時間

2.3、跑馬循環模式

處于該模式的繼電器板卡，每次上電后從第一個繼電器開始依次的吸合、斷開，間隔時間為配置的延時間。即：

繼電器1吸合—>延時時間—>繼電器1斷開、繼電器2吸合—>延時時間—>繼電器2斷開、繼電器3吸合—>延時時間—>......

該模式下任意時間總是有一個繼電器吸合，但與以上兩種循環動作的模式相同，該模式也具有動作壽命的短板，故不適合長時間頻繁的動作。

配置參數：間隔時間，等待時間。

3、閃開閃斷功能及設置

3.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

3.2、閃斷閃開的設置

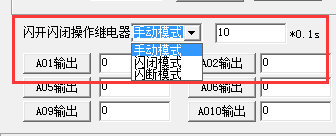

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正?？刂啤?/span>

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議中文版參考：http://m.jobatable.com.cn/software/software/ DAM調試軟件使用教程.rar（軟件視頻教程連接）

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15

指令碼	含義
1	讀線圈寄存器
5	寫單個線圈
15	寫多個線圈寄存器

線圈寄存器地址表：

寄存器名稱		寄存器地址	說明
線圈控制
線圈1	寫線圈 1號指令碼	0x0001	第一路繼電器輸出
線圈2		0x0002	第二路繼電器輸出
線圈3		0x0003	第三路繼電器輸出
線圈4		0x0004	第四路繼電器輸出
線圈5		0x0005	第五路繼電器輸出
線圈6		0x0006	第六路繼電器輸出
線圈7		0x0007	第七路繼電器輸出
線圈8		0x0008	第八路繼電器輸出
配置參數
通信波特率	保持寄存器	41001	見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率
備用		41002	備用，用戶不可寫入任何值。
偏移地址		41003	設備地址=偏移地址+撥碼開關地址
工作模式		41004	用戶可以使用，存儲用戶數據
延遲時間		41005	用戶可以使用，存儲用戶數據

備注：

波特率數值對應表

數值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400

3、指令生成說明

4、指令列表

情景	RTU格式（16進制發送）	ASCII格式（ASCII格式發送）
查詢八路狀態	FE 01 00 00 00 08 29 C3	3A 46 45 30 31 30 30 30 30 30 30 30 38 46 39 0D 0A
查詢指令返回信息	FE 01 01 00 61 9C	3A 46 45 30 31 30 31 30 30 30 30 0D 0A
控制第一路開	FE 05 00 00 FF 00 98 35	3A 46 45 30 35 30 30 30 35 46 46 30 30 46 39 0D 0A
控制返回信息	FE 05 00 00 FF 00 98 35	3A 46 45 30 35 30 30 30 35 46 46 30 30 46 39 0D 0A
控制第一路關	FE 05 00 00 00 00 D9 C5	3A 46 45 30 35 30 30 30 30 30 30 30 30 46 44 0D 0A
控制返回信息	FE 05 00 00 00 00 D9 C5	3A 46 45 30 35 30 30 30 30 30 30 30 30 46 44 0D 0A
控制第二路開	FE 05 00 01 FF 00 C9 F5	3A 46 45 30 35 30 30 30 31 46 46 30 30 46 44 0D 0A
控制第二路關	FE 05 00 01 00 00 88 05	3A 46 45 30 35 30 30 30 31 30 30 30 30 46 43 0D 0A
控制第三路開	FE 05 00 02 FF 00 39 F5	3A 46 45 30 35 30 30 30 32 46 46 30 30 46 43 0D 0A
控制第三路關	FE 05 00 02 00 00 78 05	3A 46 45 30 35 30 30 30 32 30 30 30 30 46 42 0D 0A
控制第四路開	FE 05 00 03 FF 00 68 35	3A 46 45 30 35 30 30 30 33 30 30 30 30 46 41 0D 0A
控制第四路關	FE 05 00 03 00 00 29 C5	3A 46 45 30 35 30 30 30 33 30 30 30 30 46 41 0D 0A
控制第五路開	FE 05 00 04 FF 00 D9 F4	3A 46 45 30 35 30 30 30 34 46 46 30 30 46 41 0D 0A
控制第五路關	FE 05 00 04 00 00 98 04	3A 46 45 30 35 30 30 30 34 30 30 30 30 46 39 0D 0A
控制第六路開	FE 05 00 05 FF 00 88 34	3A 46 45 30 35 30 30 30 35 46 46 30 30 46 39 0D 0A
控制第六路關	FE 05 00 05 00 00 C9 C4	3A 46 45 30 35 30 30 30 35 30 30 30 30 46 38 0D 0A
控制第七路開	FE 05 00 06 FF 00 78 34	3A 46 45 30 35 30 30 30 36 46 46 30 30 46 38 0D 0A
控制第七路關	FE 05 00 06 00 00 39 C4	3A 46 45 30 35 30 30 30 36 30 30 30 30 46 37 0D 0A
控制第八路開	FE 05 00 07 FF 00 29 F4	3A 46 45 30 35 30 30 30 37 46 46 30 30 46 37 0D 0A
控制第八路關	FE 05 00 07 00 00 68 04	3A 46 45 30 35 30 30 30 37 30 30 30 30 46 36 0D 0A

5、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢8路繼電器

FE 01 00 00 00 08 29 C3

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 08	查詢數量	要查詢的繼電器數量
29 C3	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

FE 01 01 00 61 9C

字段	含義	備注
FE	設備地址
01	01指令	返回指令：如果查詢錯誤，返回0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態。。。。。。。 Bit7:第八個繼電器狀態
61 9C	CRC16	前6字節數據的CRC16校驗和

5.3、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的器地址
00 02	控制命令數量	要對繼電的命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04或00 02	指令	00 04為閃開指令 00 02為閃閉命令
00 0A	間斷時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
00 D8	CRC16	校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段	含義	備注
FE	設備地址
10	10指令	返回指令：如果查詢錯誤，返回0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

5.4、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

其中FF 為全開全關指令，為二進制轉換為16進制，2進制中1代表吸合，0代表斷開，11111111為全開，00000000為全斷，每8路為一個字節，起始為右側開始，如2,4,6,8，通道打開，其他關閉，則2,4,6,8為10101010,16進制為AA ，全部開關指令為AA

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 08	控制數量	控制的繼電器數量
01	字節數	發送命令字節數
FF （或00 ）	全開全關命令	FF FF全開命令 00 00全關命令
F1 D1 （或B1 91）	CRC16	校驗位

全開返回碼：FE 0F 00 00 00 0A C1 C3

全斷返回碼：FE 0F 00 00 00 08 40 02

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 08	數量	返回信息的繼電器數量
40 02	CRC16	校驗位
