云平臺 DAM0800 網絡版遠程智能控制器

云組態 | 點動/聯動 | 賬號管理 | 視頻監控

DAM0800 工業級云平臺系列網絡版，8路繼電器輸出(DO)，8路繼電器控制輸出，觸點隔離;支持單WIFI、單網口、WIFl+網口三種分類;支持TCP/UDP工作模式;提供安卓/蘋果手機APP控制軟件、pc電腦端網頁控制界面;支持報警、歷史數據查詢;支持面...

聯網方式：WiFi/網口/WiFi+網口功能說明：8DO 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品說明

DAM0888 設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發。

三、產品功能

l 八路繼電器控制;

l 八路路光耦隔離輸入，可以接無源觸點和 DC5-24V 電壓;

l 八路 4-20mA 電流信號輸入。

l 可實現遠距離操控;

l 支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透傳、力控、組態王、Modbus tcp 連接;

l 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。

l 支持本機非鎖聯動模式;

l 支持本機自鎖聯動模式。

四、版本說明

版本	定時功能	聯動模式	模擬量閾值	場景
普通版
智能自控版	●	●	●	●

1、普通版：

l 設備默認輸入和輸出之間為互相獨立，沒有關系。

2、智能自控版：

l 定時控制----年月日時分秒自定義設置時間控制，可循環;

l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

l 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;

l 場景控制-----自定義完整的邏輯控制觸發條件;

l 70 組規則設定----多達 70 組規則條件設定，滿足各種邏輯要求。

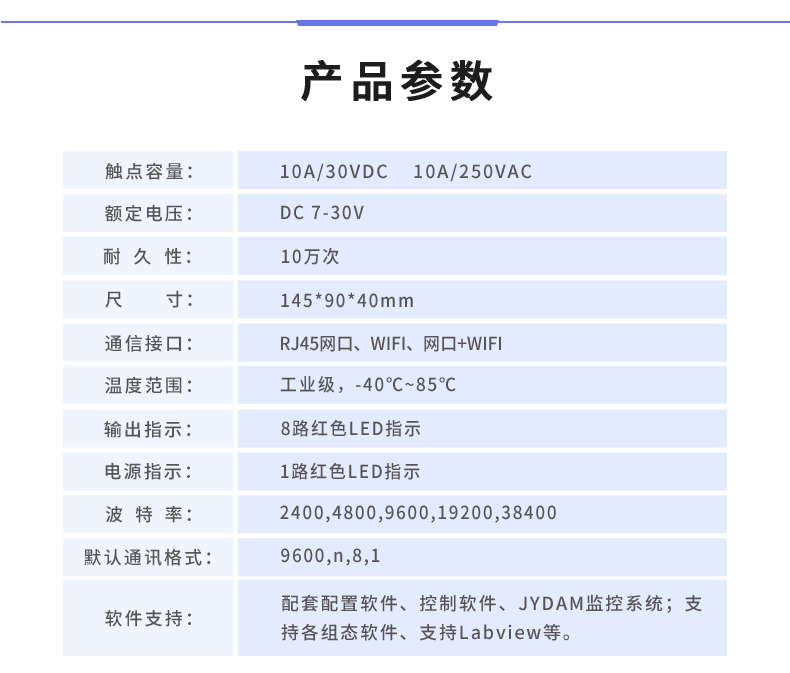

五、主要參數

參數	說明
觸點容量	10A/30VDC 10A/250VAC
耐久性	10萬次
通訊接口	WIFI+RJ45以太網口
默認 WIFI 名稱	HI_Link_（代表隨機數字字母組合）
默認 IP	192.168.16.254
額定電壓	DC 7-40V
電源指示	1路紅色 LED 指示（不通信時常亮，通信時閃爍）
輸出指示	16路紅色 LED 指示
溫度范圍	工業級，-40℃—85℃

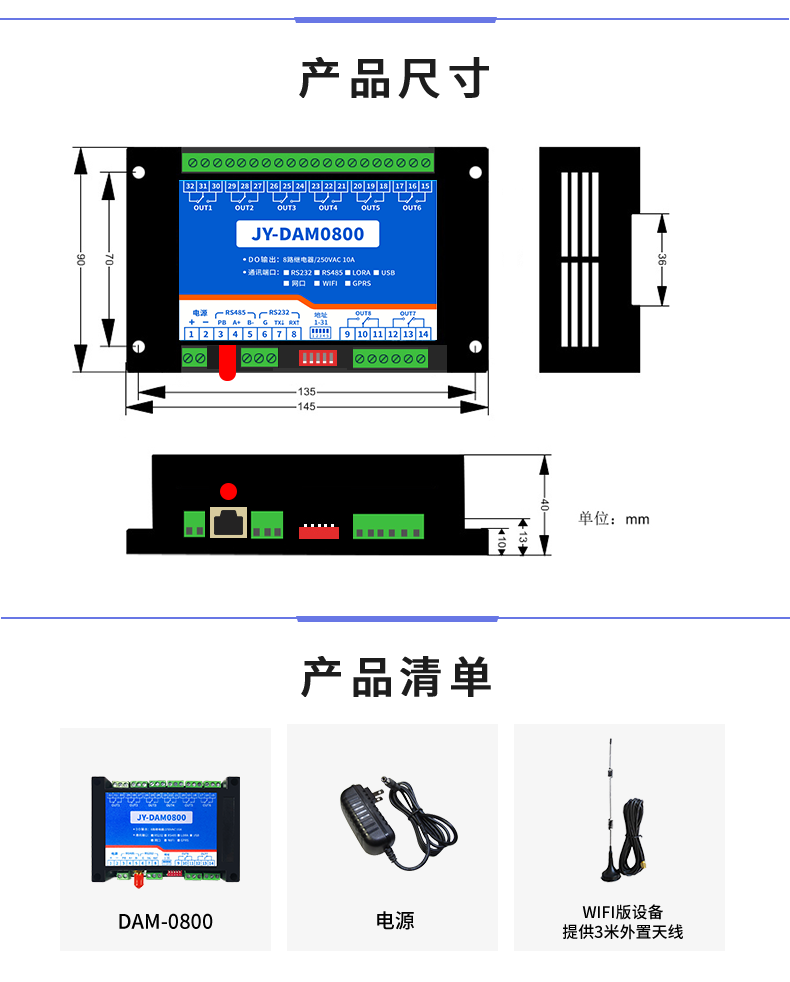

尺寸	1809441mm
重量	330g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
軟件支持	配套配置軟件、app 控制軟件，平臺軟件；支持各家組態軟件；支持 Labviewd 等

六、接口說明

七、快速使用說明

1 、設備供電;

2 、選擇使用網口通訊或者 WIFI 通訊：

網口：

WIFI：

電腦/手機連接默認 WIFI 信號 JY_***;

3 、配置設備參數連接聚英云服務器：

網口：使用【以太網配置軟件】進行配置;

WIFI：打開 192.168.10. 1 網頁進行配置。

4 、打開軟件注冊個人賬號添加設備。

八、通訊說明

1、默認 IP

網口：

網口

IP 地址

網絡模式

端口號

設備地址

192.168. 1.232

TCP Server

10000

WIFI：

WIFI

WIFI 信號名稱

IP 地址

登錄賬號/密碼

網絡模式

端口號

設備地址

JY_***

192.168.10. 1

admin

TCP Server

10000

2、復位鍵

模式	動作	說明
WIFI	長按按鍵 6 秒	釋放按鍵后，進入默認靜態 IP 模式。
WIFI	長按按鍵 12 秒	釋放按鍵后，進入默認 DHCP 模式
網口	長按按鍵 6 秒	釋放按鍵后，進入默認 DHCP 模式。
網口	長按按鍵 12 秒	釋放按鍵后，進入默認靜態 IP 模式

九、硬件說明

1、無源輸入接線示意圖

2、有源輸入接線示意圖

3、模擬量接線示意圖

下圖中采集卡中的 AD 接口指 AI_ 1-AI_ 12 ，GND 指 COM-。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

4、繼電器控制輸出

十、設備參數及工作模式配置

1、網絡配置

具體配置說明手冊下載地址如下：http://m.jobatable.com/download/JYCloud_NET-WIFI.pdf

十一、設備唯一 ID 號

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

十二、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺使用說明】文檔即可;

下載地址：http://m.jobatable.com/download/JYCloud_NET-WIFI.pdf

十三、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》即可。

Modbus 協議說明書下載鏈接地址：http://m.jobatable.com/download/Modbus_poll.zip

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

指令碼	含義
1	讀線圈寄存器
5	寫單個線圈
15	寫多個線圈寄存器

線圈寄存器地址表：

寄存器名稱		寄存器地址	說明
線圈控制
線圈 1	寫線圈	0x0001	第一路繼電器輸出

線圈 2	1 號指令碼	00002	第二路繼電器輸出
線圈 3		00003	第三路繼電器輸出
線圈 4		00004	第四路繼電器輸出
線圈 5		00005	第五路繼電器輸出
線圈 6		00006	第六路繼電器輸出
線圈 7		00007	第七路繼電器輸出
線圈 8		00008	第八路繼電器輸出
離散量輸入
輸入 1	開關量 2 號指令	20001	第一路輸入
輸入 2		20002	第二路輸入
輸入 3		20003	第三路輸入
輸入 4		20004	第四路輸入
輸入 5		20005	第五路輸入
輸入 6		20006	第六路輸入
輸入 7		20007	第七路輸入
輸入 8		20008	第八路輸入
模擬量輸入
輸入 1	模擬量輸入4 號指令	40001	第一路輸入
輸入 2		40002	第二路輸入
輸入 3		40003	第三路輸入
輸入 4		40004	第四路輸入
輸入 5		40005	第五路輸入
輸入 6		40006	第六路輸入
輸入 7		40007	第七路輸入
輸入 8		40008	第八路輸入
配置參數
RS232 波特率	保持寄存器	31000	見下表波特率數值對應表，默認為 0 ，支持 0-10，該寄存器同時決定 RS232 和RS485 的通信波特率
RS485 波特率		31001	見下表波特率數值對應表，默認為 0 ，支持 0-10，該寄存器同時決定 RS232 和RS485 的通信波特率
設備地址		31002	默認地址 1 ，可設置地址范圍 1-254

波特率數值對應表

數值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400
6	115200
7	57600
8	56000
9	14400

1200

注意：使用第三方上位機，比如組態王、MCGS、PLC 等軟件時，PLC 寄存器地址會偏移 1。

3、相關指令

情景	RTU 格式（16 進制發送）
查詢十六路狀態	FE 01 00 00 00 10 29 C9
查詢指令返回信息	FE 01 01 00 61 9C
控制第一路開	FE 05 00 00 FF 00 98 35
控制返回信息	:FE 05 00 00 FF 00 98 35
控制第一路關	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路開	FE 05 00 01 FF 00 C9 F5
控制第二路關	FE 05 00 01 00 00 88 05
控制第三路開	FE 05 00 02 FF 00 39 F5
控制第三路關	FE 05 00 02 00 00 78 05
控制第四路開	FE 05 00 03 FF 00 68 35
控制第四路關	FE 05 00 03 00 00 29 C5
控制第五路開	FE 05 00 04 FF 00 D9 F4
控制第五路關	FE 05 00 04 00 00 98 04
控制第六路開	FE 05 00 05 FF 00 88 34
控制第六路關	FE 05 00 05 00 00 C9 C4
控制第七路開	FE 05 00 06 FF 00 78 34
控制第七路關	FE 05 00 06 00 00 39 C4
控制第八路開	FE 05 00 07 FF 00 29 F4
控制第八路關	FE 05 00 07 00 00 68 04
查詢 16 路光耦狀態	FE 02 00 00 00 10 6D C9
查詢返回信息	FE 02 02 00 00 AD AC

4、指令詳解

4.1 、繼電器輸出

查詢8 路繼電器

FE 01 00 00 00 08 29 C3

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01 指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 08	查詢數量	要查詢的繼電器數量
29 C3	CRC16	前 6 字節數據的CRC16 校驗和

繼電器卡返回信息：

FE 01 01 00 61 9C

字段	含義	備注
FE	設備地址
01	01 指令	返回指令：如果查詢錯誤，返回 0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態。。。。。。。 Bit7:第八個繼電器狀態
61 9C	CRC16	前 6 字節數據的CRC16 校驗和

4.2 、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

字段	含義	備注
FE	設備地址
01	01 指令	返回指令：如果查詢錯誤，返回 0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態。。。。。。。 Bit7:第八個繼電器狀態
61 9C	CRC16	前 6 字節數據的CRC16 校驗和

光耦返回信息：

返回碼：FE 02 02 00 01 6C 6C

字段	含義	備注
FE	設備地址
02	02 指令	返回指令：如果查詢錯誤，返回 0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00 01	查詢的狀態	返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態。。。。。。。 Bit12:第二十四個光耦輸入狀態
6C 6C	CRC16

4.3 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10 指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的器地址
00 02	控制命令數量	要對繼電的命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04 或 00 02	指令	00 04 為閃開指令 00 02 為閃閉命令
00 0A	間斷時間	00 0A 為十六進制換為十進制則為 10 間隔時間為（0. 1 秒*10）
00 D8	CRC16	校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段	含義	備注
FE	設備地址
10	10 指令	返回指令：如果查詢錯誤，返回 0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

4.4 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 02 FF F1 21

全斷發送碼：FE 0F 00 00 00 08 02 00 B1 61

字段	含義	備注
FE	設備地址
0F	0F 指令	返回指令：如果查詢錯誤，返回 0x82
00 00	起始地址
00 10	控制數量	控制的繼電器數量
02	字節數	發送命令字節數
FF (或 00 ）	全開全關命令	FF FF 全開命令 00 00 全關命令
F1 21（或 B1 61）	CRC16	校驗位

全斷全開返回碼：FE 0F 00 00 00 08 40 08

字段	含義	備注
FE	設備地址
0F	0F 指令	返回指令：如果查詢錯誤，返回 0x82
00 00	起始地址
00 08	數量	返回信息的繼電器數量
40 02	CRC16	校驗位

4.5 、模擬量查詢

查詢模擬量 AD 字

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 08 E5 C3

字段	含義	備注
FE	設備地址
04	04 指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的模擬量寄存器地址
00 08	查詢數量	要查詢的模擬量數量
E5 C3	CRC16

模擬返回信息：

返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

字段	含義	備注
FE	設備地址
04	04 指令	返回指令：如果查詢錯誤，返回 0x82
10	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查詢的 AD字	TH 為模擬量高字節，TL 為模擬量低字節；每通道 2 個字節，順序讀取
71 2C	CRC16	校驗位
