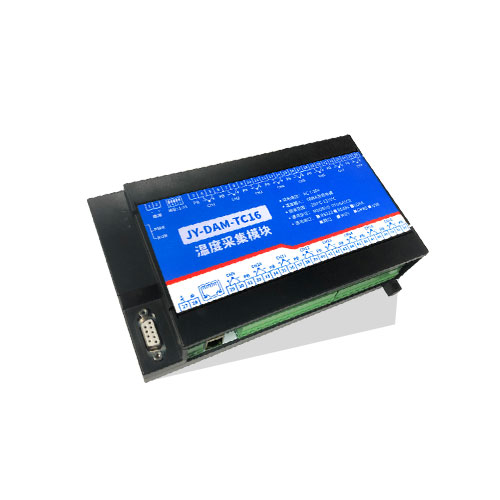

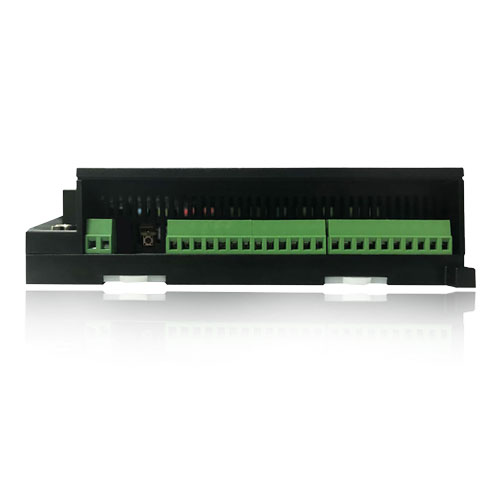

DAMPT16 云平臺 PT100溫度采集模塊

數字濾波 | 線阻修正 | 高精度0.01℃ | 高速率10HZ

16路熱電偶溫度數據采集 ,工業級溫度采集模塊，高精度24位AD轉換分辨率0.01●測溫精度0.1℃●采集頻率10HZ●支持多路同時采集●設備兼容兩線制和三線制PT100傳感器

聯網方式：網口/WiFi 功能說明：16路PT100 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品說明

DAMPT16設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能，每個設備具有唯一ID號方便用戶進行二次開發使用。

二、產品特點

供電電壓DC7-40V；
通訊接口支持無線WIFI+RJ45以太網口；
設備默認IP為192.168.16.254；
設備默認WIFI名稱為HI_Link_**（**代表隨機數字字母組合）；
支持標準modbus協議，同時支持ASCII/RTU格式；
測量芯片采用24位AD轉換器,精度可做到0.02度；
支持用戶二次開發。

三、產品功能

16路PT100采集通道；
支持5位尋址地址；
支持波特率：2400,4800,9600,19200,38400。
同時支持局域網和外網控制使用；
支持UDP/TCP工作模式；
支持Client 、Server模式；
支持透傳、力控、組態王、Modbus tcp連接；

四、產品選型

型號	modbus	GSM	WIFI	RJ45	PT100
DAMPT16-WIFI網口	●		●	●	16

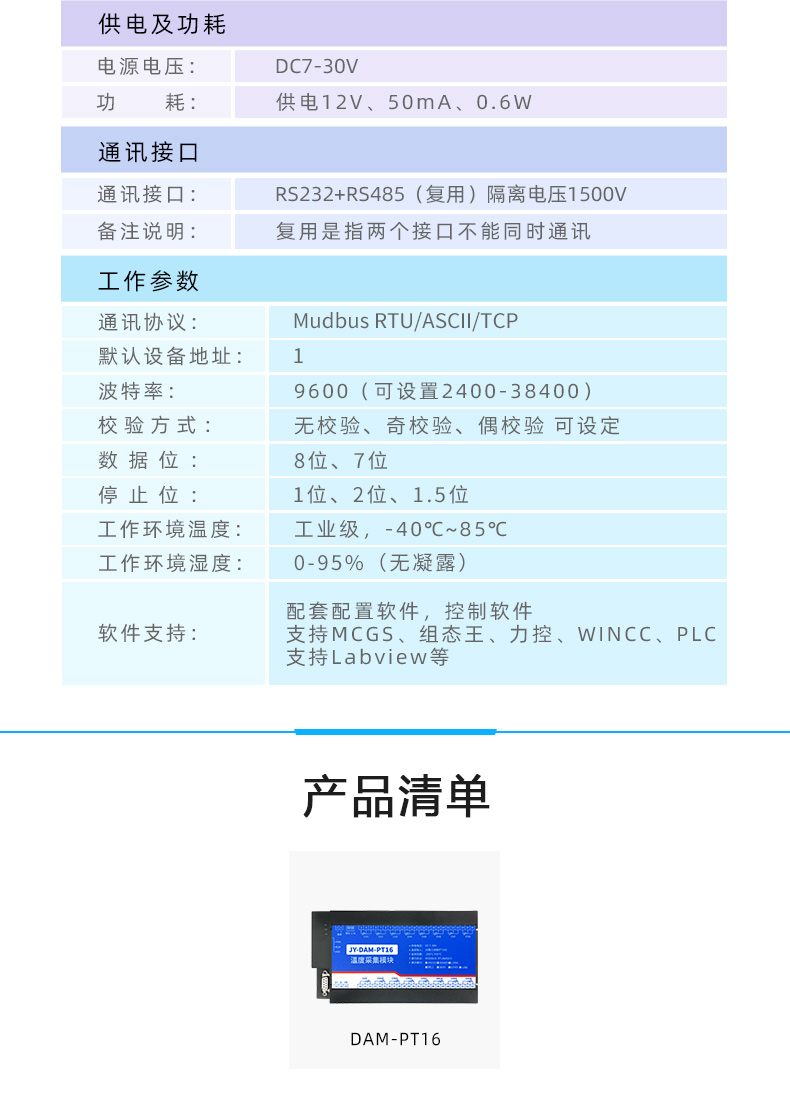

五、主要參數

參數	說明
數據接口	WIFI+網口
默認WIFI名稱	HI_LINK_（代表隨機數字字母組合）
默認IP	192.168.16.254
額定電壓	DC 7-40V
電源指示	1路紅色LED指示（不通信時常亮，通信時閃爍）
通訊指示	與電源指示燈共用
溫度范圍	-200℃到320℃
溫度分辨率	0.1%
溫度范圍	工業級，-40℃～85℃
尺寸	1459441mm
重量	330g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
軟件支持	配套配置軟件、app控制軟件，平臺軟件；支持各家組態軟件；支持Labviewd等

六、通訊說明

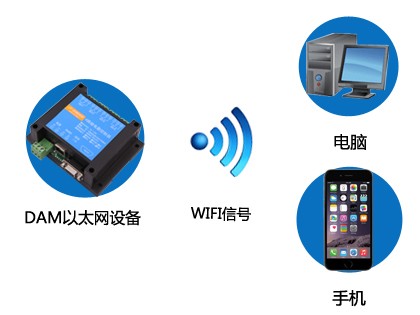

1、WIFI連接

設備供電后，會出現一個HI_LINK_**的WIFI信號，WIFI連接密碼為12345678，連接后，對設備進行參數配置。

若沒有出現此信號，需要先對設備進行復位操作。

2、WiFi復位說明

網口左側有一個黑色復位按鍵或復位引腳（兩個彎曲引出的針腳），若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。
按住復位按鍵（或短接兩個復位腳）超過10-15s后拿開。拿開后，網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待30s，設備WIFI信號會出現，WIFI信號名稱為HI_LINK_**（**代表數字），WIFI連接密碼為12345678。

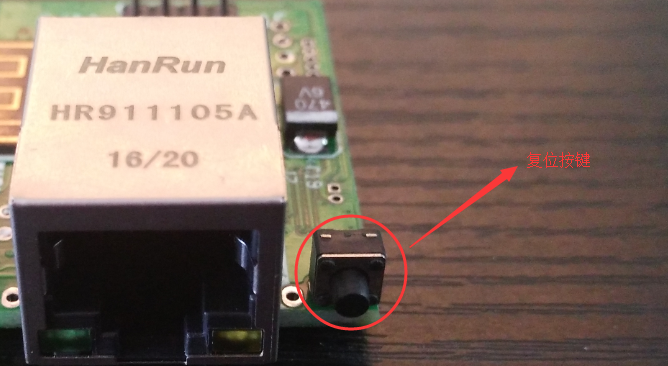

復位按鍵，如2-1圖所示：

圖2-1

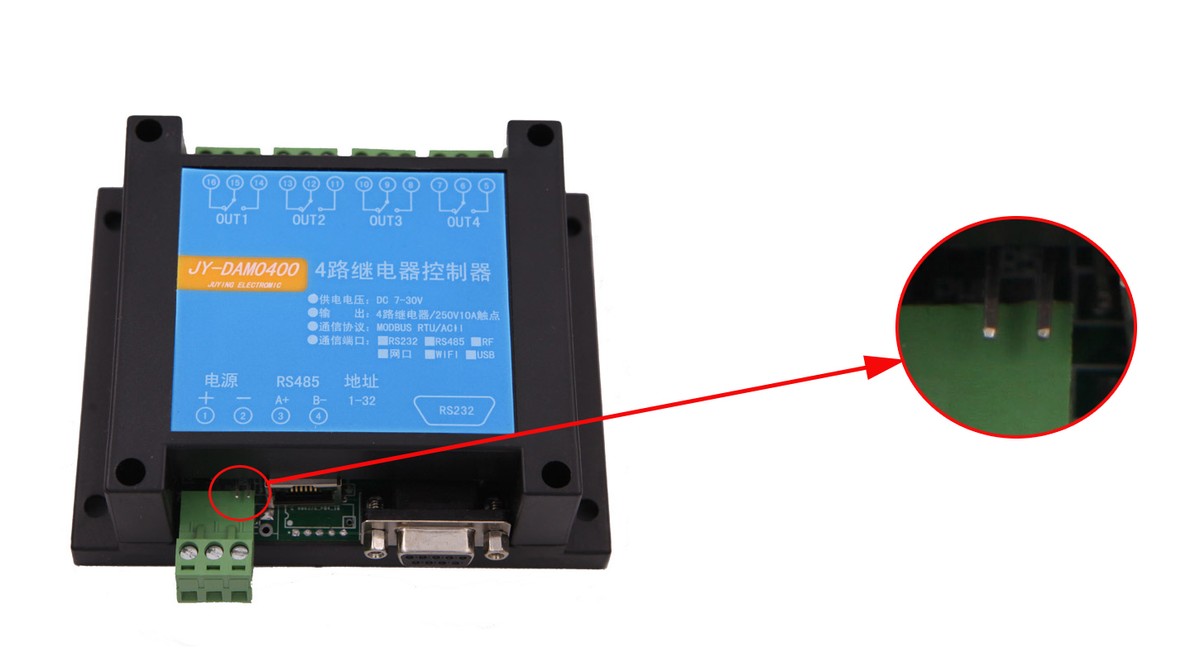

復位引腳如2-2圖所示：

圖2-2

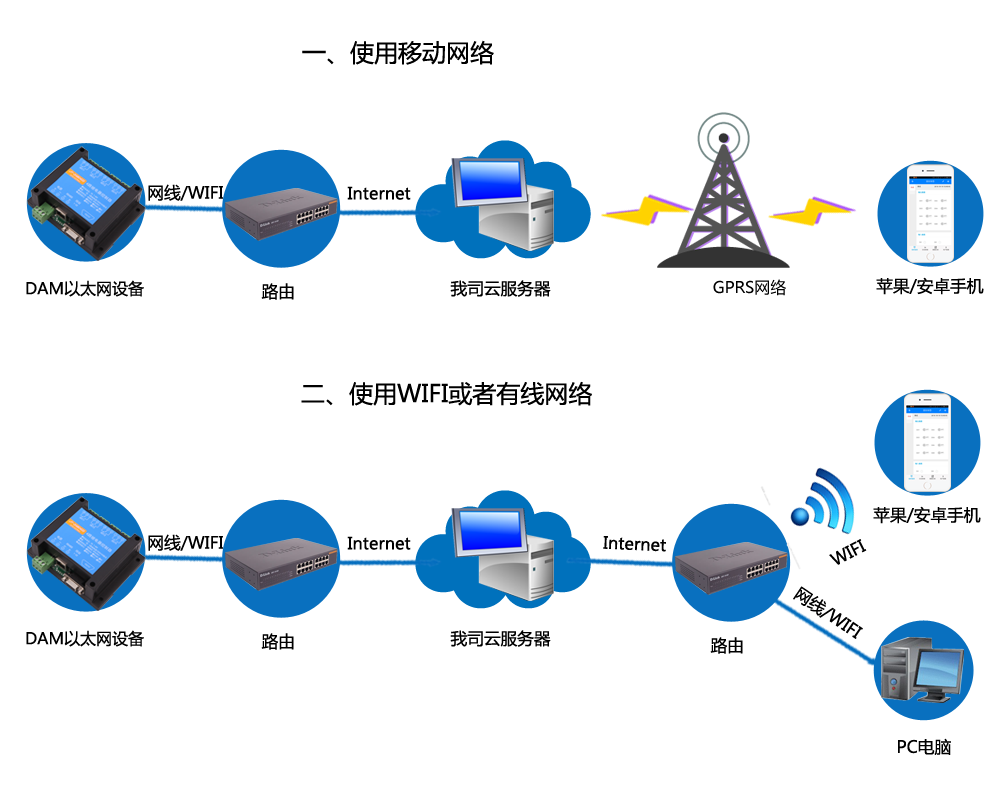

3、架構說明

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。

七、快速使用說明

1、設備供電后連接設備WIFI信號，通過網頁進行參數配置；

2、測試通訊；

3、獲取設備唯一ID號；

4、手機安裝云平臺app軟件；

5、通過云平臺添加設備進行測試使用。

八、硬件說明

1、接口說明

2、引腳說明

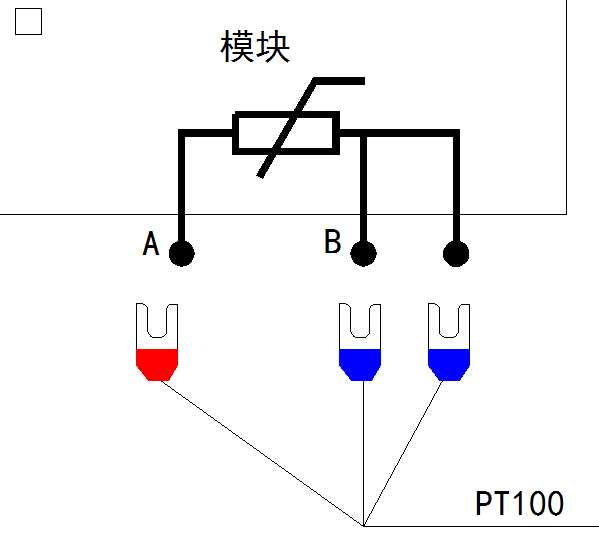

PT100采用三線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

九、設備參數配置

1、網絡配置

WIFI+網口版設備通過WEB方式進行參數配置。具體配置說明手冊下載地址如下：

http://m.jobatable.com.cn/software/clp/聚英云平臺WIFI網口版使用說明.rar

十、設備唯一ID號

使用聚英云平臺軟件，要求DAM設備具有唯一ID號，唯一ID號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出（繼電器、開關量）、模擬量（4-20mA、0-10V、0-5V）采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺WIFI網口版使用說明】文檔即可；

下載地址：

http://m.jobatable.com.cn/software/clp/聚英云平臺WIFI網口版使用說明.rar

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議說明書下載鏈接地址：

http://m.jobatable.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

指令碼	含義
3	讀取配置數據
4	讀取溫度數據
6	修改配置數據

線圈寄存器地址表：

寄存器名稱		寄存器地址		說明
模擬量輸入
輸入1	溫度輸入 4號指令		3x0001		第一路輸入
輸入2			3x0002		第二路輸入
輸入3			3x0003		第三路輸入
輸入4			3x0004		第四路輸入
輸入5			3x0005		第五路輸入
輸入6			3x0006		第六路輸入
輸入7			3x0007		第七路輸入
輸入8			3x0008		第八路輸入
輸入9			3x0009		第九路輸入
輸入10			3x0010		第十路輸入
輸入11			3x0011		第十一路輸入
輸入12			3x0012		第十二路輸入
輸入13			3x0013		第十三路輸入
輸入14			3x0014		第十四路輸入
輸入15			3x0015		第十五路輸入
輸入16			3x0016		第十六路輸入
配置參數
通信波特率	保持寄存器		4x1001		見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率
備用			4x1002		備用，用戶不可寫入任何值。
偏移地址			4x1003		設備地址=偏移地址+撥碼開關地址
工作模式			4x1004		用戶可以使用，存儲用戶數據
延遲時間			4x1005		用戶可以使用，存儲用戶數據

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

波特率數值對應表

數值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400

3、相關指令

查詢第1路溫度	FE 04 00 00 00 01 25 C5
返回信息	FE 04 02 00 00 AD 24
查詢第2路溫度	FE 04 00 01 00 01 74 05
查詢第3路溫度	FE 04 00 02 00 01 84 05
查詢第4路溫度	FE 04 00 03 00 01 D5 C5
查詢第5路溫度	FE 04 00 04 00 01 64 04
查詢第6路溫度	FE 04 00 05 00 01 35 C4
查詢第7路溫度	FE 04 00 06 00 01 C5 C4
查詢第8路溫度	FE 04 00 07 00 01 94 04
查詢第9路溫度	FE 04 00 08 00 01 A4 07
查詢第10路溫度	FE 04 00 09 00 01 F5 C7
查詢第11路溫度	FE 04 00 0A 00 01 05 C7
查詢第12路溫度	FE 04 00 0B 00 01 54 07
查詢第13路溫度	FE 04 00 0C 00 01 E5 C6
查詢第14路溫度	FE 04 00 0D 00 01 B4 06
查詢第15路溫度	FE 04 00 0E 00 01 44 06
查詢第16路溫度	FE 04 00 0F 00 01 15 C6
查詢1~16路溫度	FE 04 00 00 00 10 E5 C9

4、指令詳解

4.1模擬量查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度

FE040000000125C5

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16

模擬返回信息：

FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL)	查詢的AD字	TH為溫度高字節，TL 為溫度低字節
AD 24	CRC16
