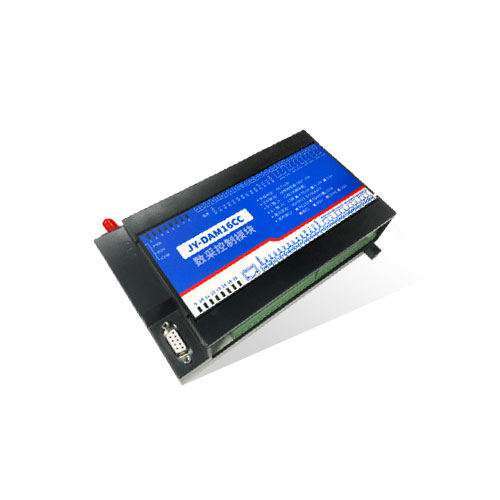

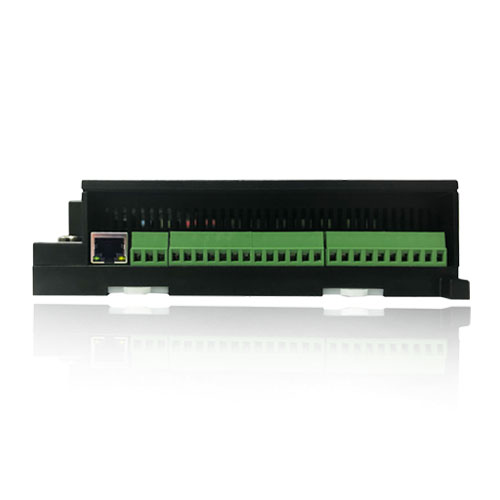

工業級網絡控制模塊 16路繼電器輸出(DO)12路開關量采集(DI)12路模擬量采集(AI)DAM16CC，16路繼電器控制輸出，觸點隔離;12路開關量輸入;12路模擬量輸入;支持單網口、單WIFI、網口+WIFl三種分類;支持TCP/UDP工作方式;提供安...
型號 | modbus | RS232 | RS485 | USB | RJ45 | 繼電器 | 光耦輸入 | 模擬輸入 |
DAM16CC-NET | ● | ● | 16 | 12 | 12 |
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RJ45 |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色LED指示 |
輸出指示 | 16路紅色LED指示 |
溫度范圍 | 工業級，-40℃～85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件； |

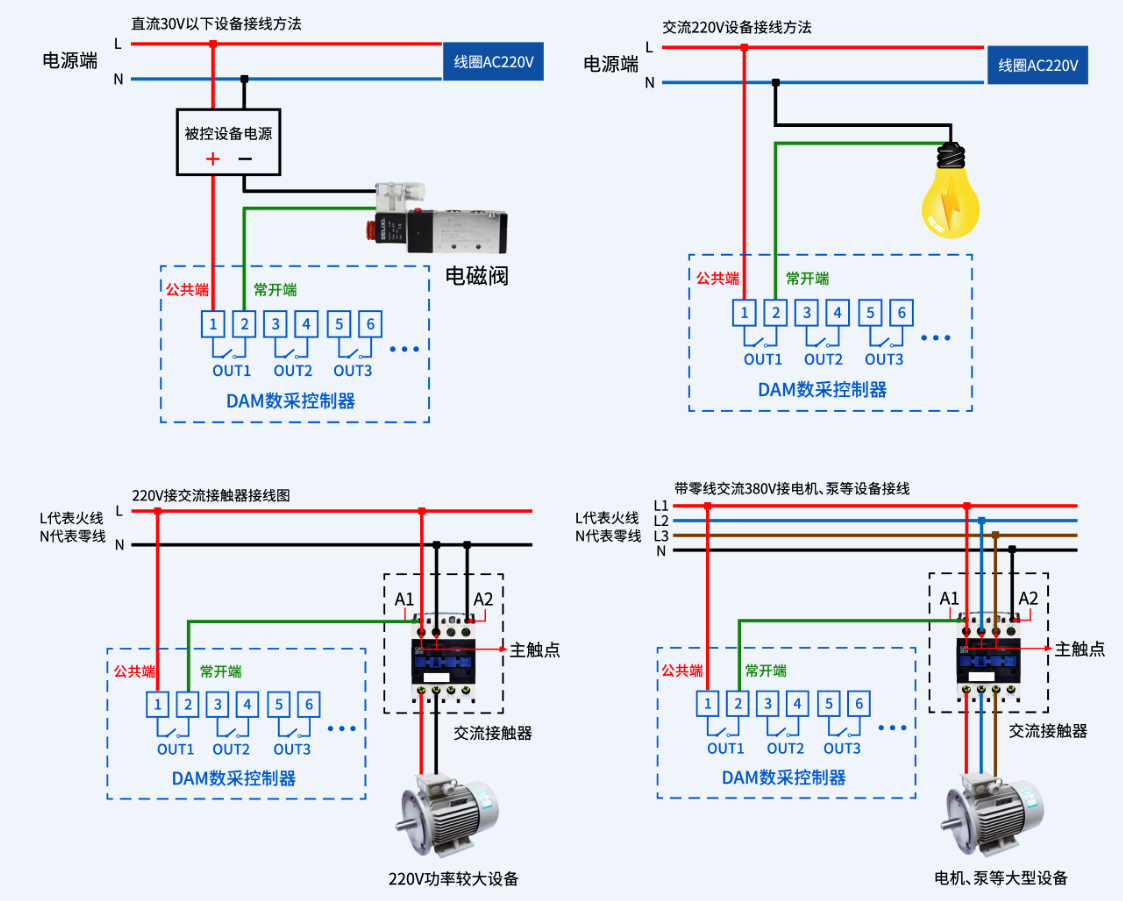

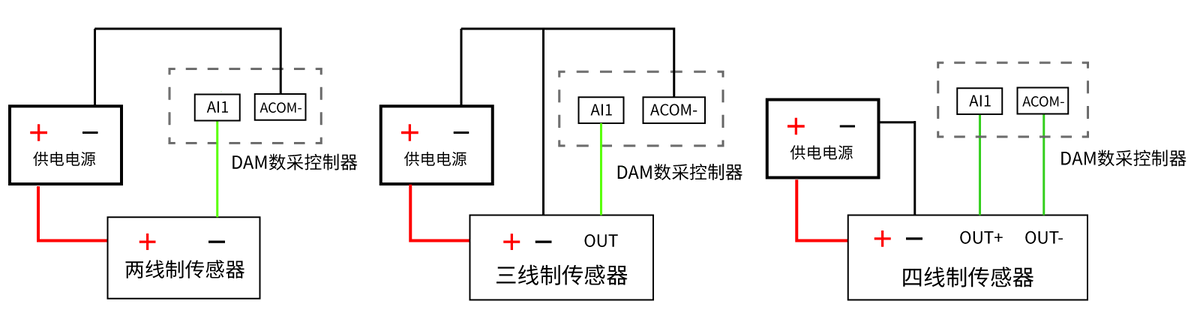

下圖中采集卡中的AD接口指AI_1-AI_12，GND指COM-。
設備采集到的AI數據與實際輸入值之間的關系：
實際值=返回值*0.001

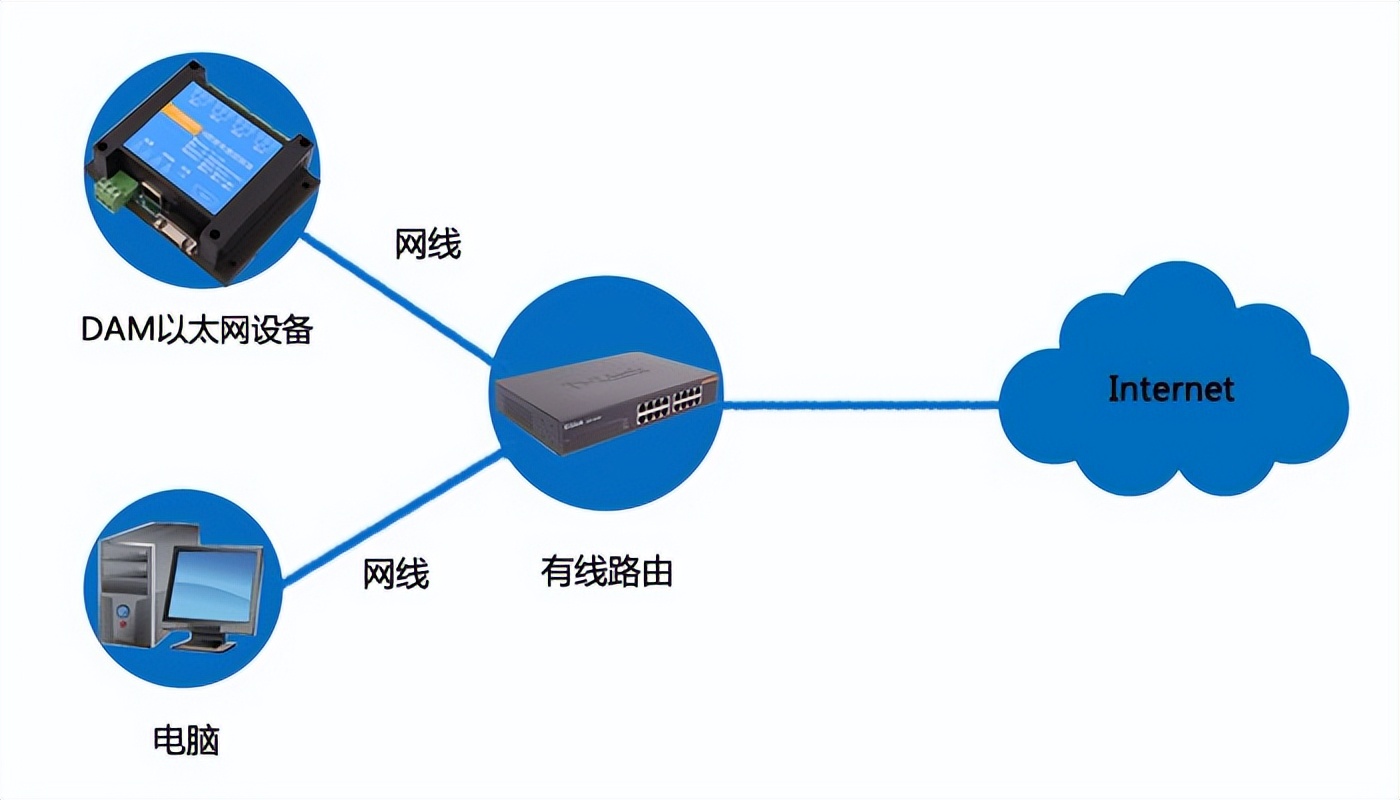

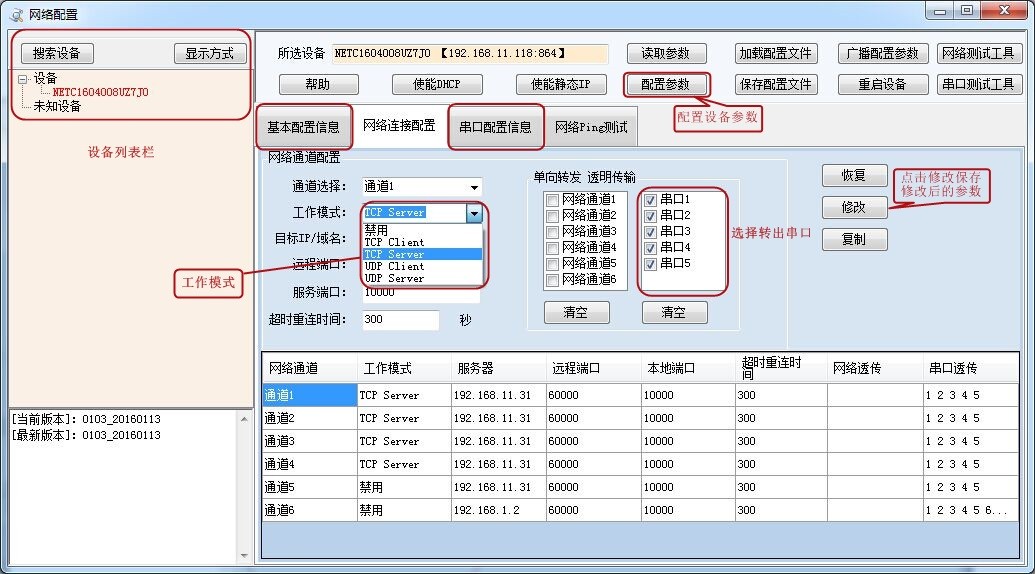

使用“以太網配置軟件”（相關下載內下載），配置設備的設備地址及設備的網絡通信模式。
詳細配置方法參見“以太網配置軟件使用說明”文檔。
軟件下載地址：http://m.jobatable.com.cn/software/jynet/以太網轉串口配置軟件.rar
設備參數配置完畢，通過建立虛擬串口或網絡調試助手進行測試。

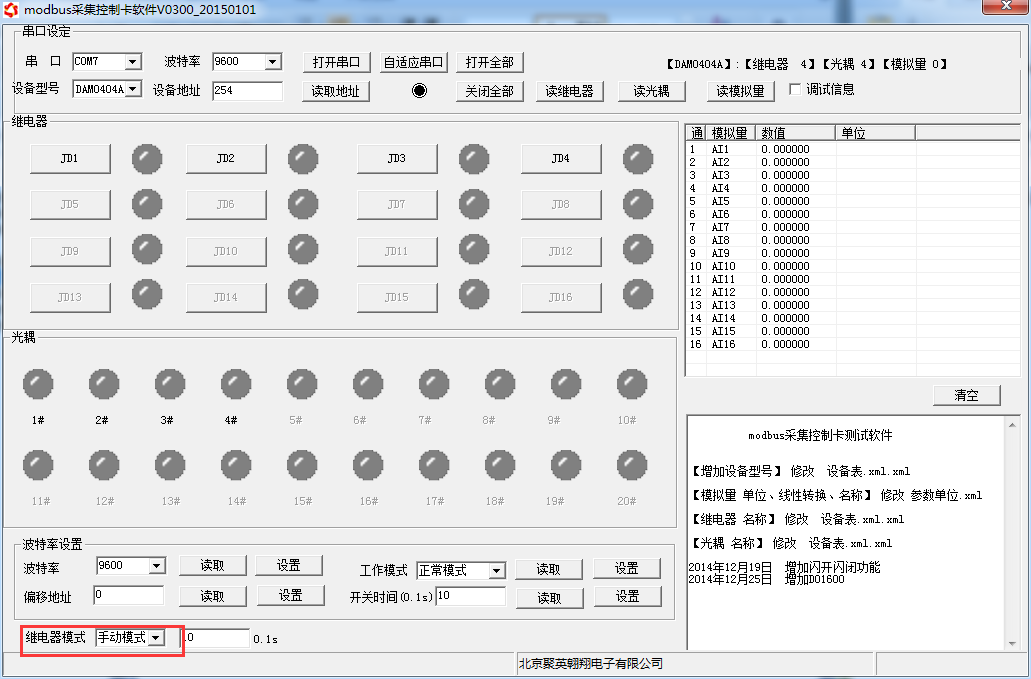

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；
閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；
閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；
閃開閃斷模式不能寫入設備內部，可以通過發送指令實現，聚英組態軟件上即可實現此功能。
注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正常控制。
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議中文版參考：http://m.jobatable.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar
本產品支持modbus RTU 格式。
本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表：
寄存器名稱 | 寄存器地址 | 說明 | ||
線圈控制 | ||||
線圈1 | 寫線圈 1號指令碼 | 0x0001 | 第一路繼電器輸出 | |
線圈2 | 0x0002 | 第二路繼電器輸出 | ||
線圈3 | 0x0003 | 第三路繼電器輸出 | ||
線圈4 | 0x0004 | 第四路繼電器輸出 | ||
線圈5 | 0x0005 | 第五路繼電器輸出 | ||
線圈6 | 0x0006 | 第六路繼電器輸出 | ||
線圈7 | 0x0007 | 第七路繼電器輸出 | ||
線圈8 | 0x0008 | 第八路繼電器輸出 | ||
線圈9 | 0x0009 | 第九路繼電器輸出 | ||
線圈10 | 0x0010 | 第十路繼電器輸出 | ||
線圈11 | 0x0011 | 第十一路繼電器輸出 | ||
線圈12 | 0x0012 | 第十二路繼電器輸出 | ||
線圈13 | 0x0013 | 第十三路繼電器輸出 | ||
線圈14 | 0x0014 | 第十四路繼電器輸出 | ||
線圈15 | 0x0014 | 第十五路繼電器輸出 | ||
線圈16 | 0x0015 | 第十六路繼電器輸出 | ||
離散量輸入 | ||||
輸入1 | 開關量 2號指令 | 1x0001 | 第一路輸入 | |
輸入2 | 1x0002 | 第二路輸入 | ||
輸入3 | 1x0003 | 第三路輸入 | ||
輸入4 | 1x0004 | 第四路輸入 | ||
輸入5 | 1x0005 | 第五路輸入 | ||
輸入6 | 1x0006 | 第六路輸入 | ||
輸入7 | 1x0007 | 第七路輸入 | ||
輸入8 | 1x0008 | 第八路輸入 | ||
輸入9 | 1x0009 | 第九路輸入 | ||
輸入10 | 1x0010 | 第十路輸入 | ||
輸入11 | 1x0011 | 第十一路輸入 | ||
輸入12 | 1x0012 | 第十二路輸入 | ||
模擬量輸入 | ||||
輸入1 | 模擬量 4號指令 | 3x0001 | 第一路輸入 | |
輸入2 | 3x0002 | 第二路輸入 | ||
輸入3 | 3x0003 | 第三路輸入 | ||
輸入4 | 3x0004 | 第四路輸入 | ||
輸入5 | 3x0005 | 第五路輸入 | ||
輸入6 | 3x0006 | 第六路輸入 | ||
輸入7 | 3x0007 | 第七路輸入 | ||
輸入8 | 3x0008 | 第八路輸入 | ||
輸入9 | 3x0009 | 第九路輸入 | ||
輸入10 | 3x0010 | 第十路輸入 | ||
輸入11 | 3x0011 | 第十一路輸入 | ||
輸入12 | 3x0012 | 第十二路輸入 | ||
配置參數 | ||||
通信波特率 | 保持寄存器 | 41001 | 見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率 | |
備用 | 41002 | 備用，用戶不可寫入任何值。 | ||
偏移地址 | 41003 | 設備地址=偏移地址+撥碼開關地址 | ||
工作模式 | 41004 | 用戶可以使用，存儲用戶數據 | ||
延遲時間 | 41005 | 用戶可以使用，存儲用戶數據 | ||
注：
①：Modbus設備指令支持下列Modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。
②：波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。
30002地址數據長度為16bit。最多可表示16個繼電器。
對應結果如下：
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼電器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。
同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。
寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。
應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。
注意：RS485總線可以掛載多個設備。

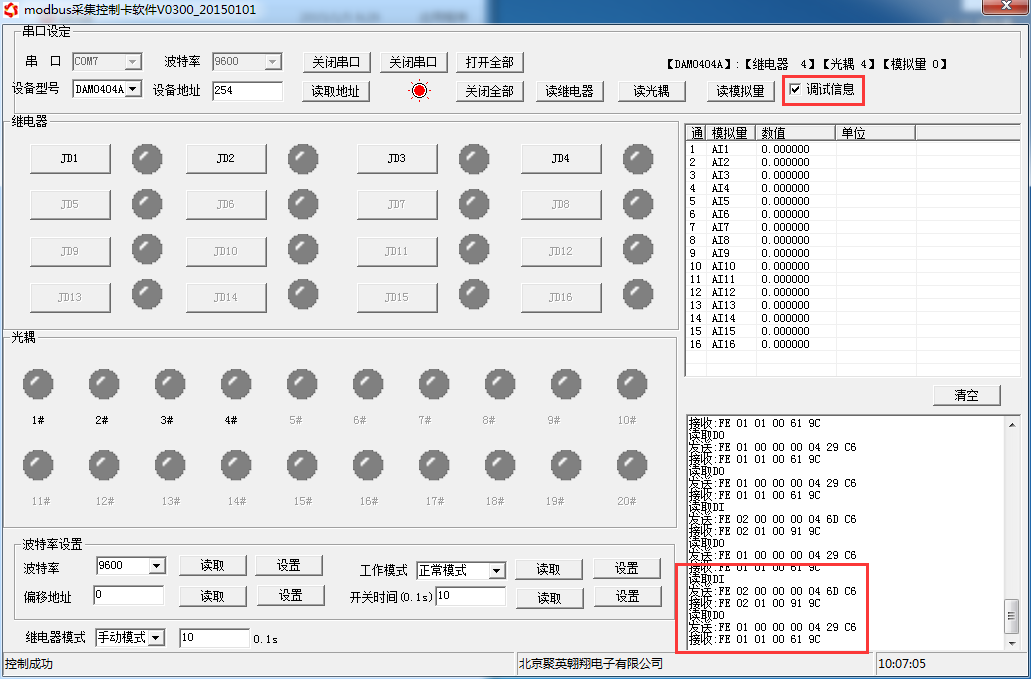

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。
指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。
情景 | RTU格式（16進制發送） |
查詢十六路狀態 | FE 01 00 00 00 10 29 C9 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
控制第九路開 | FE 05 00 08 FF 00 19 F7 |
控制第九路關 | FE 05 00 08 00 00 58 07 |
控制第十路開 | FE 05 00 09 FF 00 48 37 |
控制第十路關 | FE 05 00 09 00 00 09 C7 |
控制第十一路開 | FE 05 00 0A FF 00 B8 37 |
控制第十一路關 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路開 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路關 | FE 05 00 0B 00 00 A8 07 |
控制第十三路開 | FE 05 00 0C FF 00 58 36 |
控制第十三路關 | FE 05 00 0C 00 00 19 C6 |
控制第十四路開 | FE 05 00 0D FF 00 09 F6 |
控制第十四路關 | FE 05 00 0D 00 00 48 06 |
控制第十五路開 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路關 | FE 05 00 0E 00 00 B8 06 |
控制第十六路開 | FE 05 00 0F FF 00 A8 36 |
控制第十六路關 | FE 05 00 0F 00 00 E9 C6 |
控制1路繼電器（以第一路開為例，其他通道參照本例）
發送碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息：
返回碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
查詢16路繼電器
發送碼：FE 01 00 00 00 10 29 C9
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 10 | 查詢數量 | 要查詢的繼電器數量 |
29 C9 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息：
返回碼：FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01指令 | 返回指令：如果查詢錯誤，返回0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前6字節數據的CRC16校驗和 |
查詢光耦
發送碼：FE 02 00 00 00 0C 6C 00
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 查詢離散量輸入（光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 0C | 查詢數量 | 要查詢的光耦狀態數量 |
6C 00 | CRC16 |
光耦返回信息：
返回碼：FE 02 02 00 00 01 6C 6C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 返回指令：如果查詢錯誤，返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 01 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bi24:第二十四個光耦輸入狀態 |
6C 6C | CRC16 |
查詢模擬量AD字
發送碼：FE 04 00 00 00 0C E4 00
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的模擬量寄存器地址 |
00 0C | 查詢數量 | 要查詢的模擬量數量 |
E4 00 | CRC16 |
模擬返回信息：
返回碼：FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
18 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00…………00 00 | 查詢的AD字 | 0x00 00，即十進制0，為查詢的模擬量AD字的值 |
81 60 | CRC16 | 校驗位 |
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04為閃開指令 00 02為閃閉命令 |
00 0A | 間斷時間 | 00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10） |
00 D8 | CRC16 | 校驗方式 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開全關指令解析
可同時控制指定的多路通道的閉合和斷開，將下列指令中的全開全關命令更改即可。
更改方法：將2進制轉換成16進制即可，其中2進制中1代表閉合，0代表斷開，全開2進制為1111111111,其他多路通道以此類推。
全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64
全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 00 | 起始地址 | |
00 10 | 控制數量 | 控制的繼電器數量 |
02 | 字節數 | 發送命令字節數 |
FF FF (或00 00） | 全開全關命令 | FF FF全開命令 00 00全關命令 |
A1 7C （或A0 CC） | CRC16 | 校驗位 |
全斷全開返回碼：FE 0F 00 00 00 10 40 08
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 00 | 起始地址 | |
00 10 | 數量 | 返回信息的繼電器數量 |
C1 C3 | CRC16 | 校驗位 |

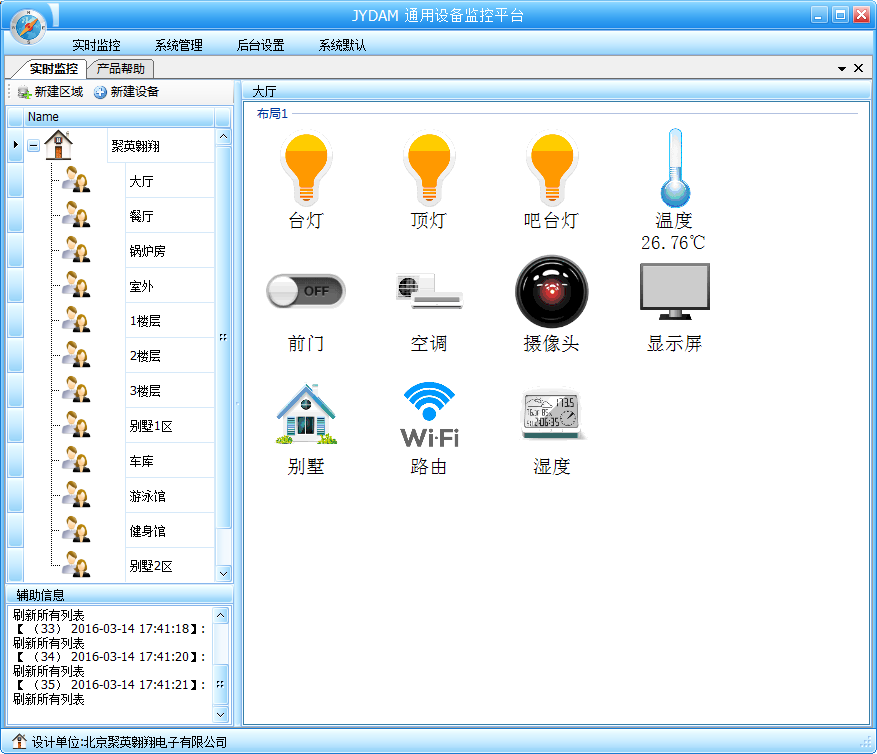

軟件名稱：聚英組態軟件
軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h
本軟件適用與我公司的DAM系列設備連接使用，支持串口、WiFi等通訊方式。軟件更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設備狀態及采集的數據，可查詢歷史操作導出歷史數據excel表格
人員管理結構包含：系統管理員、管理員、操作員、監視員。
設備管理結構包含：區域、設備組、設備。
軟件功能：
由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf
