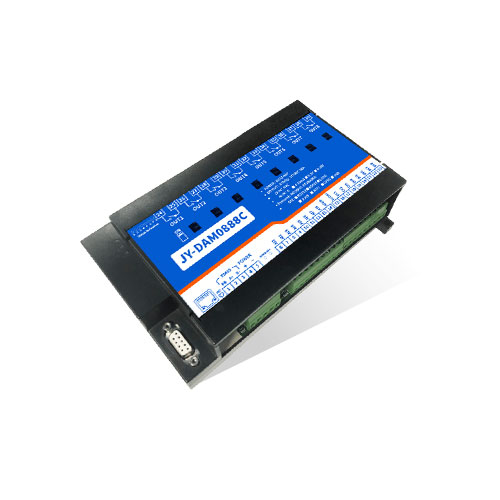

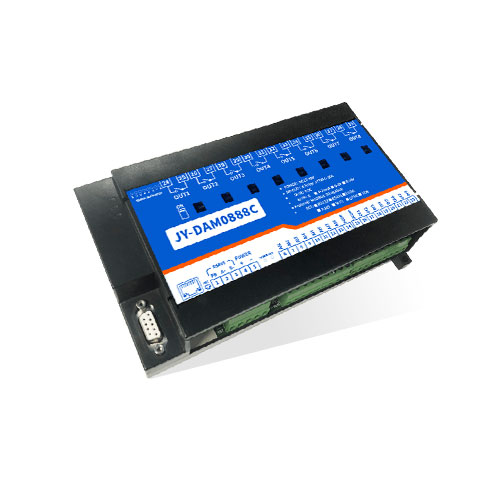

DAM0888C 工業級數采控制器

主動回傳 | 點動/聯動/互鎖 | 12位高精度 | 場景模式

工業級繼電器控制板，8路50A磁保持繼電器控制輸出,掉電記憶;8路開關量隔離輸入;8路模擬量(4-20mA、0-10v、0-5V)輸入;支持RS232/RS485/網口/WIFI/GPRS通訊;標準Modbus RTU/ASCI1/TCP協議;支持點動輸出;提...

聯網方式：RS485 功能說明：8DO+8DI+8AI 版本說明：智能自控版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

DC12-30V寬壓供電；
HFE10-2磁保持繼電器，輸出觸點隔離；
RS485通訊隔離，輸入光耦隔離；
通訊接口支持RS232、RS485,可擴展網口、WiFi、GPRS等通信接口；
支持標準Modbus-RTU/TCP/ASCII協議；
具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
上位機軟件提供頻閃功能，可以控制器繼電器周期性開關；
可以設置0-255個設備地址，通過軟件設置。

二、產品功能

8路光耦輸入（NPN型5-30V）；
8路磁保持繼電器輸出；
8路12位分辨率模擬量輸入4-20ma/0-10V/0-5V；
支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
定時控制----年月日時分秒自定義設置時間控制，可循環；
輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制；
場景控制-----自定義完整的邏輯控制觸發條件；
70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

三、產品選型

型號	modbus	RS232	RS485	USB	WiFi	繼電器	AD	光耦
DAM0888C-RS232+485	●	●	●			8	8	8

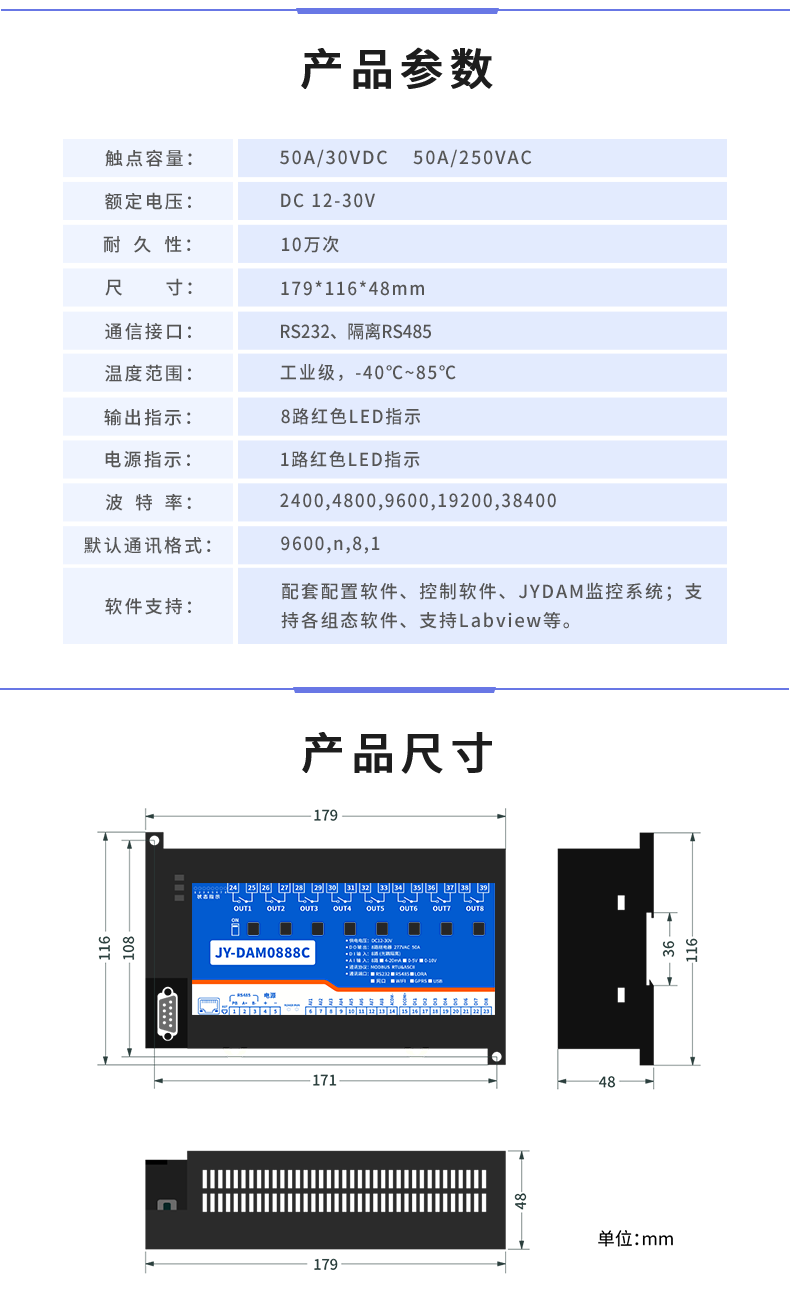

四、主要參數

參數	說明
觸點容量	50A/277VAC
耐久性	10萬次
數據接口	RS485、RS232
額定電壓	DC 12-30V
電源指示	1路紅色LED指示（通電時常亮）
通訊指示	1路綠色LED指示（通信時閃爍）
輸出指示	8路紅色LED指示
溫度范圍	工業級，-40℃～85℃
尺寸	1809441mm
重量	330g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等

五、接口說明

1、引腳說明

功能	序號	引腳	說明
供電（DC12-30V）	4	VCC	電源正極
供電（DC12-30V）	5	GND	電源負極
通訊	1	PB	485屏蔽線
	2	A+	485 A+接線引腳
	3	B-	485 B-接線引腳
供電指示燈	Power		紅色LED燈常亮
通訊指示燈	Run		綠色LED燈閃爍
狀態指示燈	1		第一路繼電器輸出指示燈，吸合為紅色常亮
	2		第二路繼電器輸出指示燈，吸合為紅色常亮
	3		第三路繼電器輸出指示燈，吸合為紅色常亮
	4		第四路繼電器輸出指示燈，吸合為紅色常亮
	5		第五路繼電器輸出指示燈，吸合為紅色常亮
	6		第六路繼電器輸出指示燈，吸合為紅色常亮
	7		第七路繼電器輸出指示燈，吸合為紅色常亮
	8		第八路繼電器輸出指示燈，吸合為紅色常亮
AI（模擬量輸入）	6	AI1	第一路模擬量輸入信號正
	7	AI2	第二路模擬量輸入信號正
	8	AI3	第三路模擬量輸入信號正
	9	AI4	第四路模擬量輸入信號正
	10	AI5	第五路模擬量輸入信號正
	11	AI6	第六路模擬量輸入信號正
	12	AI7	第七路模擬量輸入信號正
	13	AI8	第八路模擬量輸入信號正
	14	GND	模擬量輸入信號負（共用負）
DI（開關量輸入）	15	DCOM+	開關量輸入信號正（共正，電壓范圍DC5-30V）
	16	DI1	第一路開關量輸入信號負
	17	DI2	第二路開關量輸入信號負
	18	DI3	第三路開關量輸入信號負
	19	DI4	第四路開關量輸入信號負
	20	DI5	第五路開關量輸入信號負
	21	DI6	第六路開關量輸入信號負
	22	DI7	第七路開關量輸入信號負
	23	DI8	第八路開關量輸入信號負
DO（繼電器輸出）	24	Out1	第一路繼電器輸出
	25	Out1	第一路繼電器輸出
	26	Out2	第二路繼電器輸出
	27	Out2	第二路繼電器輸出
	28	Out3	第三路繼電器輸出
	29	Out3	第三路繼電器輸出
	30	Out4	第四路繼電器輸出
	31	Out4	第四路繼電器輸出
	32	Out5	第五路繼電器輸出
	33	Out5	第五路繼電器輸出
	34	Out6	第六路繼電器輸出
	35	Out6	第六路繼電器輸出
	36	Out7	第七路繼電器輸出
	37	Out7	第七路繼電器輸出
	38	Out8	第八路繼電器輸出
	39	Out8	第八路繼電器輸出

六、通訊接線說明

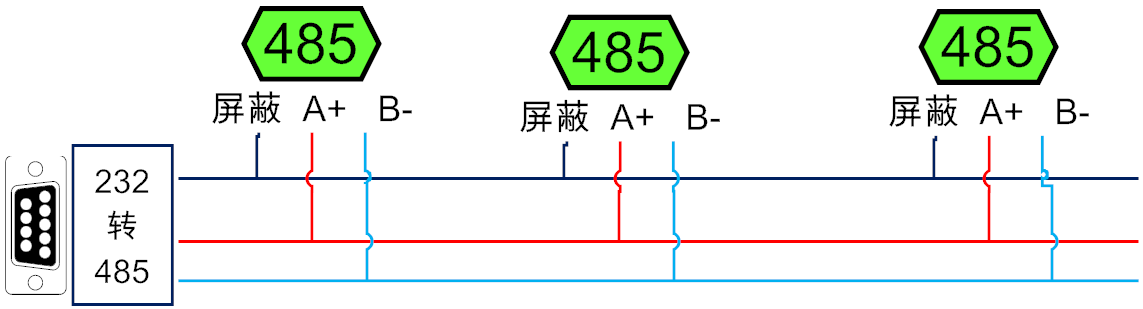

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

2、RS232接線連接方式

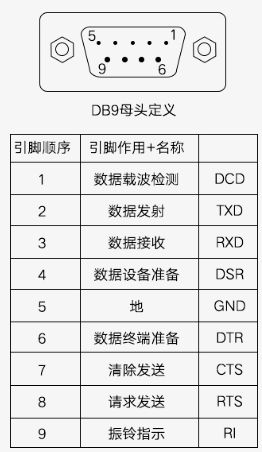

設備上為標準的RS232-DB9母頭。

七、輸入輸出接線

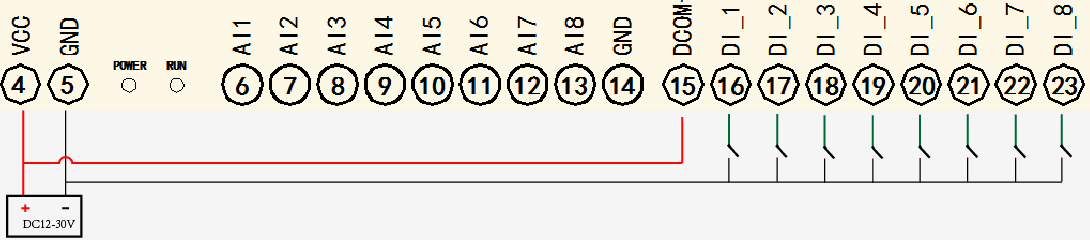

1、有源開關量（NPN型低電平輸入）接線示意圖

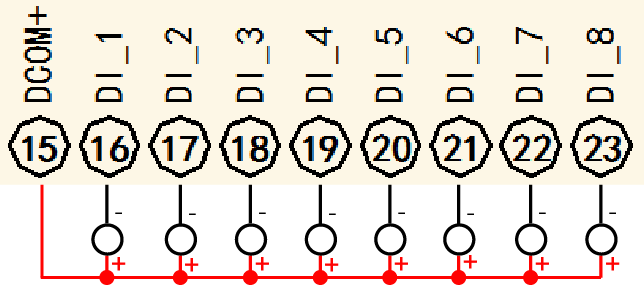

2、無源開關量（干接點）接線示意圖

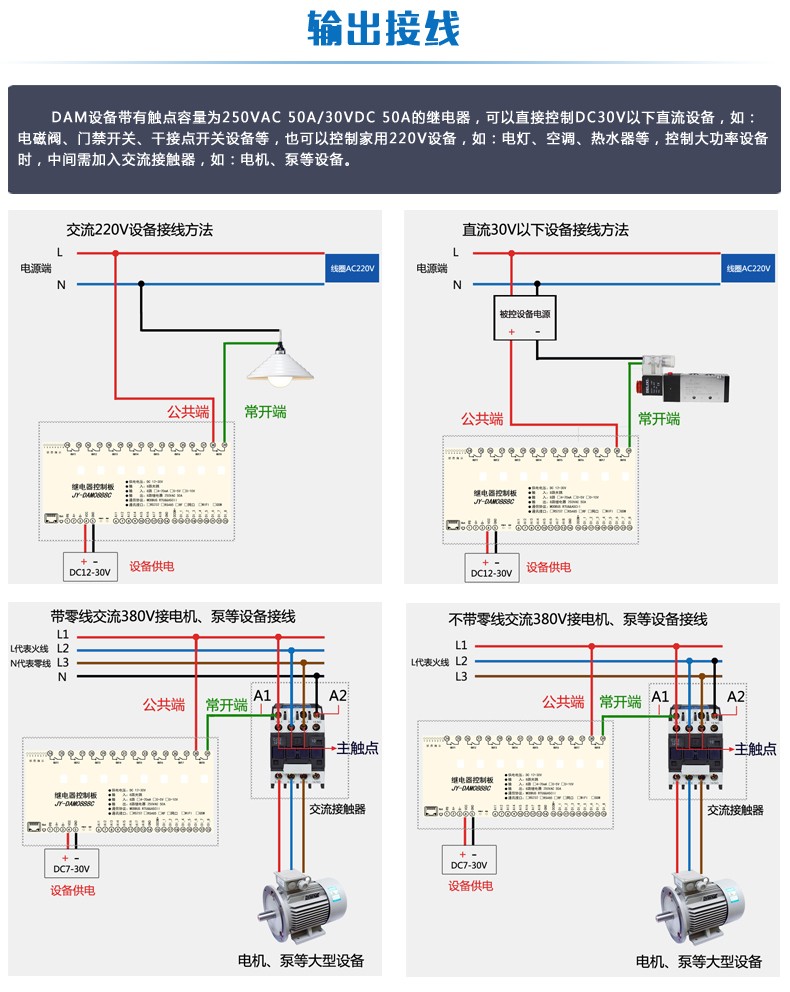

3、繼電器接線說明

4、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI8接傳感器信號正，GND為傳感器信號負，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

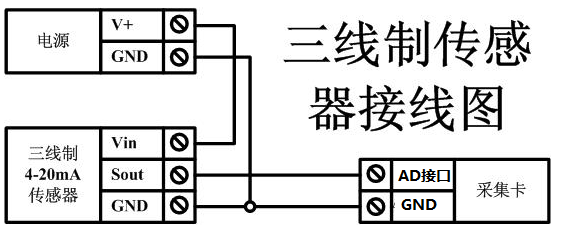

三線制：

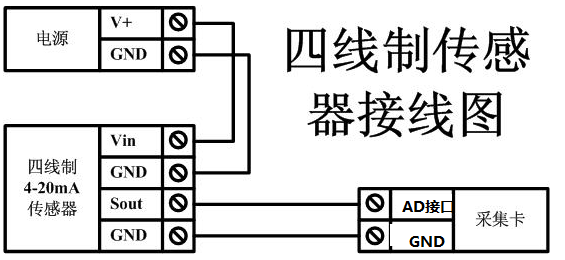

四線制：

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.jobatable.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

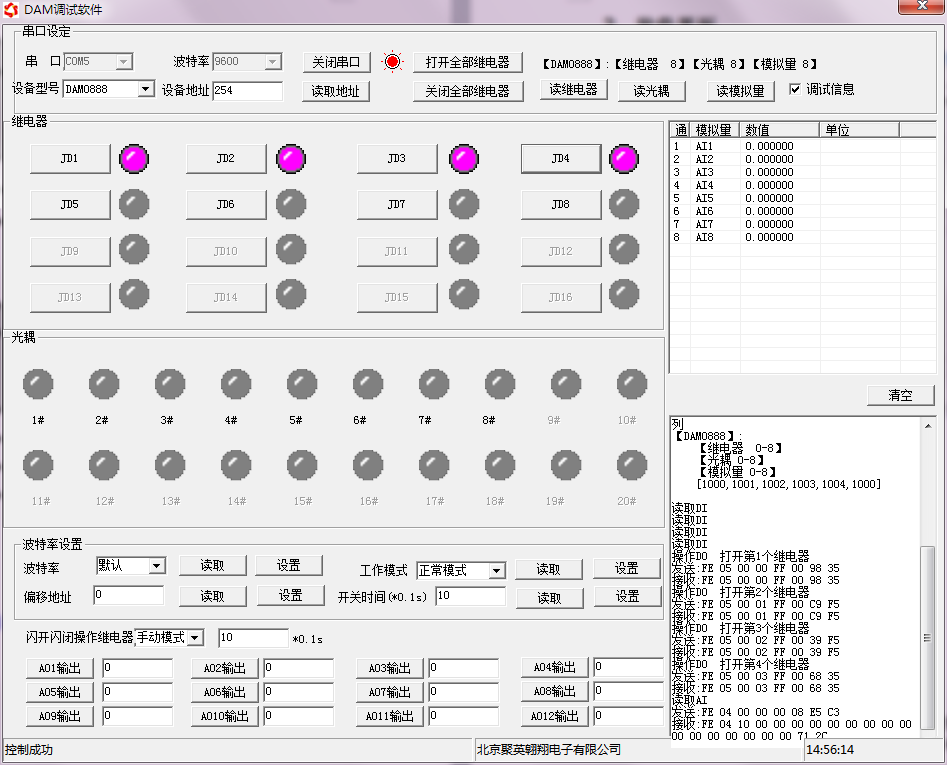

2、軟件界面

軟件功能：

繼電器狀態查詢
繼電器獨立控制
模擬量讀取
開關量狀態查詢
調試信息查詢
工作模式的更改
偏移地址的設定
繼電器整體控制

3、通訊測試

選擇設備當前串口號，打開串口；
選擇對應的產品型號；

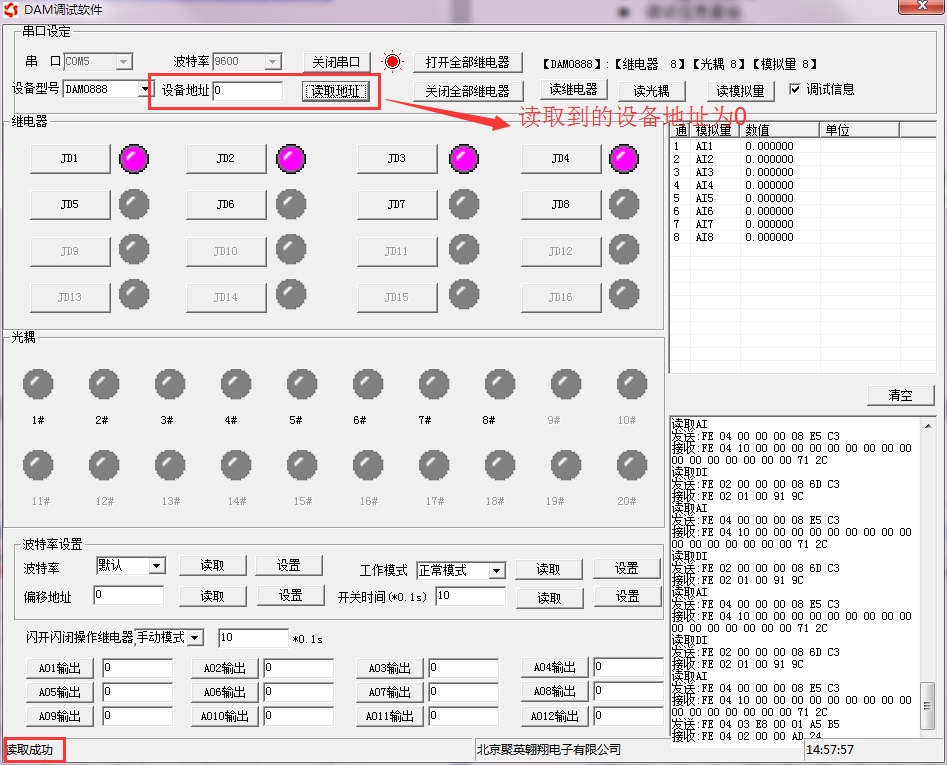

設備地址修改為254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

4、模擬量數據說明

DAM調試軟件查詢速率為3s，接入輸入信號后，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據。

軟件中的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

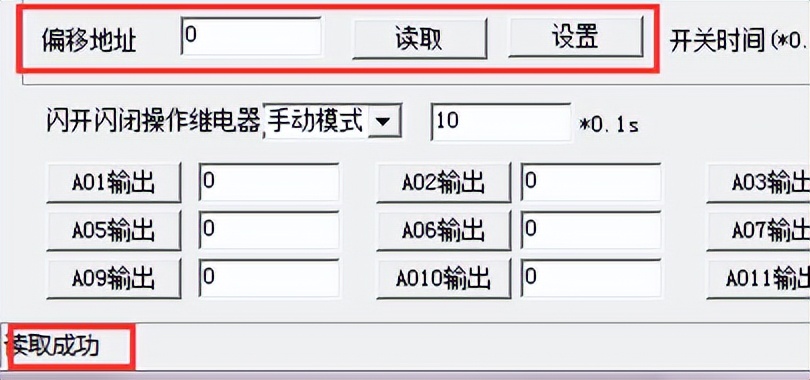

1.3、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

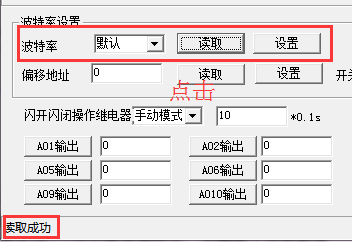

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

3、工作模式

3.1工作模式說明

4、閃開閃斷功能及設置

4.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

4.2、閃斷閃開的設置

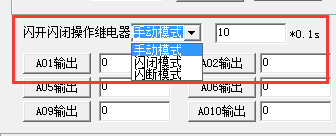

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正常控制。

智能自控功能配置說明

智能自控配置軟件下載地址：

http://m.jobatable.com.cn/zlxz/danziliao/1101.html

詳細配置說明，請閱讀【智能自控軟件配置使用手冊】

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議說明書下載鏈接地址：

http://m.jobatable.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱		寄存器地址		說明
線圈控制
線圈1	寫線圈 1號指令碼		0x0001	第一路繼電器輸出
線圈2			0x0002	第二路繼電器輸出
線圈3			0x0003	第三路繼電器輸出
線圈4			0x0004	第四路繼電器輸出
線圈5			0x0005	第五路繼電器輸出
線圈6			0x0006	第六路繼電器輸出
線圈7			0x0007	第七路繼電器輸出
線圈8			0x0008	第八路繼電器輸出
離散量輸入
輸入1	開關量 2號指令		1x0001		第一路輸入
輸入2			1x0002		第二路輸入
輸入3			1x0003		第三路輸入
輸入4			1x0004		第四路輸入
輸入5			1x0005		第五路輸入
輸入6			1x0006		第六路輸入
輸入7			1x0007		第七路輸入
輸入8			1x0008		第八路輸入
模擬量輸入
輸入1	模擬量 4號指令		3x0001		第一路輸入
輸入2			3x0002		第二路輸入
輸入3			3x0003		第三路輸入
輸入4			3x0004		第四路輸入
輸入5			3x0005		第五路輸入
輸入6			3x0006		第六路輸入
輸入7			3x0007		第七路輸入
輸入8			3x0008		第八路輸入
配置參數
通信波特率	保持寄存器		4x1001		見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率
備用			4x1002		備用，用戶不可寫入任何值。
偏移地址			4x1003		設備地址=偏移地址+撥碼開關地址
工作模式			4x1004		用戶可以使用，存儲用戶數據
延遲時間			4x1005		用戶可以使用，存儲用戶數據

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

數值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

情景	RTU格式（16進制發送）
查詢八路狀態	FE 01 00 00 00 08 29 C3
查詢指令返回信息	FE 01 01 00 61 9C
控制第一路開	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路關	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路開	FE 05 00 01 FF 00 C9 F5
控制第二路關	FE 05 00 01 00 00 88 05
控制第三路開	FE 05 00 02 FF 00 39 F5
控制第三路關	FE 05 00 02 00 00 78 05
控制第四路開	FE 05 00 03 FF 00 68 35
控制第四路關	FE 05 00 03 00 00 29 C5
控制第五路開	FE 05 00 04 FF 00 D9 F4
控制第五路關	FE 05 00 04 00 00 98 04
控制第六路開	FE 05 00 05 FF 00 88 34
控制第六路關	FE 05 00 05 00 00 C9 C4
控制第七路開	FE 05 00 06 FF 00 78 34
控制第七路關	FE 05 00 06 00 00 39 C4
控制第八路開	FE 05 00 07 FF 00 29 F4
控制第八路關	FE 05 00 07 00 00 68 04
查詢八路光耦狀態	FE 02 00 00 00 08 6D C3
查詢返回信息	FE 02 01 00 91 9C

5、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例），任意一個字節變動，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢8路繼電器

發送碼：FE 01 00 00 00 08 29 C3

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 08	查詢數量	要查詢的繼電器數量
29 C3	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

字段	含義	備注
FE	設備地址
01	01指令	返回指令：如果查詢錯誤，返回0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態。。。。。。。 Bit7:第八個繼電器狀態
61 9C	CRC16	前6字節數據的CRC16校驗和

5.3、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

字段	含義	備注
FE	設備地址
02	02指令	查詢離散量輸入（光耦輸入)狀態指令
00 00	起始地址	要查詢的第一個光耦的寄存器地址
00 08	查詢數量	要查詢的光耦狀態數量
6D C3	CRC16

光耦返回信息：

返回碼：FE 02 01 01 50 5C

字段	含義	備注
FE	設備地址
02	02指令	返回指令：如果查詢錯誤，返回0x82
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
01	查詢的狀態	返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態。。。。。。。 Bit7:第八個光耦輸入狀態
50 5C	CRC16

5.4、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 08 E5 C3

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 08	查詢數量	要查詢的模擬量數量
E5 C3	CRC16

模擬返回信息：

返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00	查詢的AD字	0x0227，即十進制551，為查詢的模擬量AD字的值，實際值=返回值*0.001,每個通道2個字節
71 2C	CRC16

5.5、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的器地址
00 02	控制命令數量	要對繼電的命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04或00 02	指令	00 04為閃開指令 00 02為閃閉命令
00 0A	間斷時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
00 D8	CRC16	校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段	含義	備注
FE	設備地址
10	10指令	返回指令：如果查詢錯誤，返回0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

5.6、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

其中FF 為全開全關指令，為二進制轉換為16進制，2進制中1代表吸合，0代表斷開，11111111為全開，00000000為全斷，每8路為一個字節，起始為右側開始，如2,4,6,8，通道打開，其他關閉，則2,4,6,8為10101010,16進制為AA ，全部開關指令為AA

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 08	控制數量	控制的繼電器數量
01	字節數	發送命令字節數
FF （或00 ）	全開全關命令	FF 全開命令 00全關命令
F1 D1 （或B1 91）	CRC16	校驗位

全開返回碼：FE 0F 00 00 00 08 40 02

全斷返回碼：FE 0F 00 00 00 08 40 02

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 08	數量	返回信息的繼電器數量
40 02	CRC16	校驗位
